レンタル 手動コロナ放電システム(グリット゛無し)
|
 |
コロナ針電極から弊社のワイヤー電極方式に変更される方が増えております。
当初コロナ放電システム、錯体化学実験用に開発されたシステムです。
直流高圧電源ユニット、コロナ放電電極ユニット加熱ワークユニットの3ユニットにて構成されたおります。
熱エレクトレット素子や不織布の荷電処理、圧電素子の帯電処理、ガラスの表面改質、シリコンウエハの定着処理等
幅広い分野でご使用頂いております。
エネルギーハーベスティング技術のひとつである振動エネルギーの分野でもご好評いただいております。
分極処理におきましては、”シリコンをオイルを使用しないので非常に扱い易い”と好評価をいただいております。
高電圧を使用し且つオゾンが発生します。安全の為、ドラフターやグローブボックスをご用意いただき、換気に充分ご配慮願います。
お客様の研究、開発、製造に適した使用方法、安全対策等あらゆる方面で
お手伝い、ご提案させて頂いております。
お気軽にご相談ください。info@element-hv.com 個人情報保護方針 |
|
 |
|

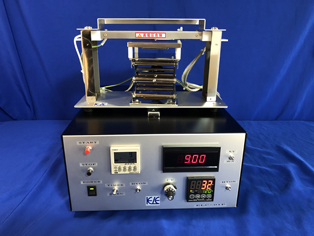

ELC−01N |

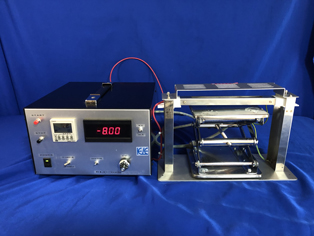

ELC−02N |
 |
 |
|
|
 |
仕様例 ELC−01N型 レンタル標準価格月額¥80,000.−(税抜)
レンタル実績 平均レンタル期間 2カ月
2016年8月 化学系開発企業様
2017年6月 国立大学様
2018年1月 半導体関連企業様
2019年2月 科学関連企業様
2021年4月 鉄鋼関連企業様
2021年5月 半導体関連企業様
2021年9月 企業内研究所様
<特色>このコロナ放電システムは単純なコロナ帯電に最適です。グリッド電極を搭載しておりません。
温調機能により、常温〜120℃程度まで昇温可能です。 有機物の分極処理に最適です。
圧電素子の帯電処理にも最適です。ガラスの表面改質、シリコンウエハの定着処理などにもご使用いただいております。
<仕様>
1、入力電圧 AC100V±10% 2A 入力ケーブル2m1本付属
2、コロナ放電用高圧電源 0〜−10kV 3mA コロナ電極 50μタングステンワイヤ方式 (最大使用電圧−9kV)
3、出力モニター 電圧、電流用デジタルパネルメーター 1台 kV/mAスイッチにて切り替え表示
5、高圧ON HVONスイッチ 1個 ON時コロナ電源ON
6、高圧電源出力設定 CCV フロントパネルアナログダイアル付きヘリカルポット 1個
7、高圧出力部 コロナ出力 HST15−R 1個 グリッド出力 SHV−R 1個
8、温調計 1台 SSR制御 常温〜120℃程度
9、加熱ワークユニット
ラボラトリージャッキ W80mm×D80mm×H50〜140mm 1台
ワーク台 W100mm×D100mm t=8mm 1台
10、外形寸法 操作部 W250m×D310mm×H145mm程度
コロナ部 W300mm×D100mm×H150mm程度
仕様例 ELC−02N型 レンタル標準価格月額¥75,000.−(税抜)
<特色>このコロナ放電システムは単純なコロナ帯電に最適です。グリッド電極を搭載しておりません。
温調機能も搭載しておりません。 加熱が不要な有機物の分極処理等に最適です。
圧電素子の帯電処理にも最適です。ガラスの表面改質、シリコンウエハの定着処理などにもご使用いただいております。
<仕様>
1、入力電圧 AC100V±10% 2A 入力ケーブル2m1本付属
2、コロナ放電用高圧電源 0〜−10kV 3mA コロナ電極 50μタングステンワイヤ方式 (定常最大使用電圧−9kV)
3、出力モニター 電圧、電流用デジタルパネルメーター 1台 kV/mAスイッチにて切り替え表示
5、高圧ON HVONスイッチ 1個 ON時コロナ電源ON
6、高圧電源出力設定 CCV フロントパネルアナログダイアル付きヘリカルポット 1個
7、高圧出力部 コロナ出力 HST15−R 1個 グリッド出力 SHV−R 1個
8、ワークユニット
ラボラトリージャッキ W200mm×D200mm×H80〜160mm 1台
9、外形寸法 操作部 W250m×D310mm×H145mm程度
コロナ部 W300mm×D100mm×H150mm程度
取扱説明書PDFはこちら
instruction manual
お気軽にご相談下さい。 info@element-hv.com
個人情報保護方針
TEL 042−786−5063
FAX 042−786−5065
E−mail info@element-hv.com
エレメント有限会社 |
注意事項その他
高電圧を印可します。またオゾンが発生しますので安全カバー等十分な安全対策を御用意願います。 |
