レンタル大型電源ユニット |
 |
どうしても容量の大きいタイフ゜を御要望される方向けに2機種ご用意致しました。
オゾン発生装置や集塵機等の初期開発に最適です。
−15kV 10mA及び+10kV 10mAです。
容量が大きいので取り扱いには十分ご注意願います。
必ずレンタル同意書をお読みください。 |
|
 |
|

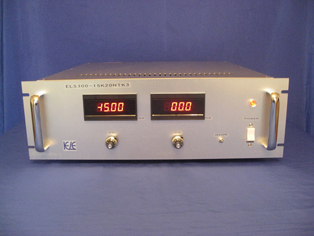

フロントパネル |

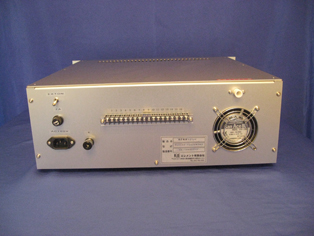

リアパネル |
 |
 |
|
 |
仕様例 レンタル用高圧電源ユニット ELSL−15K13N型 月額標準価格¥90,000.−(税別)
<特色>この直流高圧電源ユニットは、出力0〜−15kV 13mAの大型高圧電源ユニットです。
集塵機開発や消費電流の多い負荷に最適です。
外部電圧制御機能、外部モニター機能、インターロック機能、ステータス出力機能を標準装備しております。
高圧出力部には、耐圧DC15kVの高圧コネクターを使用しております。
<仕様>
1、 入力電圧AC100V±10% 4A以下 3Pインレット付き入力ケーブル2m 1本付属
2、 出力電圧0〜−15kV 13mA 入出力変動率±0.1%以下 リップル 0.1%以下
3、 使用環境 温度 0℃〜50℃ 湿度 20%〜80%(結露なきこと)
4、 出力モニター フロントパネルデジタルパネルメーター 2台 電圧−15.00kV 電流13.00mA表示 モニター精度5%<FS ±1dgt
5、 出力可変 電圧(CV)電流(CC) フロントパネルアナログダイアル付きヘリカルポット 2個
6、 INT/EXTスイッチ ロック式ミニトグルスイッチ 1個 INT時CV操作 EXT時外部信号操作
7、 高圧出力部 HST15−R 1個 HST15−P2m先端未処理
8、 保護回路 ショート及び過負荷電流に対してCC設定電流の約105%にて自動垂下、自動復帰方式
9、 外形寸法 W480×H149×D430mm程度
10、 外部インターフェース 16P端子台PIN配置
1P REF(+10VDC)
2P 0V
3P EXTCV(0〜+10VDC) 外部電圧制御信号 入力インピーダンス100kΩ
4P NC
5P VM(0〜−1.5VDC) 外部電圧モニター 出力インピーダンス1kΩ
6P CM(0〜+1.3VDC) 外部電流モニター 出力インピーダンス1kΩ
7P 0V
8P HVON COM *8P、9P間出荷時ショートバー実装
9P HVON NO *8P9P短絡時高圧出力OK(無電圧接点入力 DC24V 0.1A以下)*扉等インターロックにご使用下さい
10P HV STATUS COM
11P HV STATUS NO *高圧ON時外部信号としてご使用下さい。赤色シグナルタワー等
12P HV STATUS NC *10P11P12P高圧ONステータス信号 DC30V 1A程度)
13P〜16P NC標準仕様
仕様例 レンタル用高圧電源ユニット ELSL−10K10P1型 月額標準価格¥90,000.−(税別)
<特色>この直流高圧電源ユニットは、出力0〜+10kV 10mAの大型高圧電源ユニットです。
集塵機開発や消費電流の多い負荷に最適です。
高圧出力部には、耐圧DC15kVの高圧コネクターを使用しております。
<仕様>
1、 入力電圧AC100V±10% 4A以下 3Pインレット付き入力ケーブル2m 1本付属
2、 出力電圧0〜+10kV 10mA 入出力変動率±0.1%以下 リップル 0.1%以下
3、 使用環境 温度 0℃〜50℃ 湿度 20%〜80%(結露なきこと)
4、 出力モニター フロントパネルデジタルパネルメーター 2台 電圧 10.00kV 電流10.00mA表示 モニター精度5%<FS ±1dgt
5、 出力可変 電圧(CV)電流(CC) フロントパネルアナログダイアル付きヘリカルポット 2個
6、 INT/EXTスイッチ ロック式ミニトグルスイッチ 1個 INT時CV操作 EXT時外部信号操作
7、 高圧出力部 HST15−R 1個 HST15−P2m先端未処理
8、 保護回路 ショート及び過負荷電流に対してCC設定電流の約105%にて自動垂下、自動復帰方式
9、 外形寸法 W480×H149×D430mm程度
お気軽にご相談下さい。 info@element-hv.com
個人情報保護方針
TEL 042−786−5063
FAX 042−786−5065
E−mail info@element-hv.com
エレメント有限会社
|
上記がレンタル予定品です。料金は月額制です。
1日でも1ヶ月です。数日でお貸し出しできる製品と2〜3週間お待ちいただく製品がございます。
実験日程と併せご確認願います。 |
