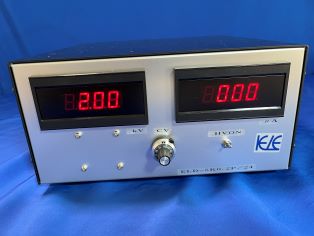

仕様例 ドローン搭載用高圧電源ユニット ELD-5K0.2P/24型 定価¥400,000.-(税抜き) 2024年1月 産業技術総合研究所様納入
<特色>この高圧電源ユニットは、+5kV 0.2mAの高圧電源モジュール
と24Vバッテリーにて構成されたドローン搭載用用高圧電源ユニットです。
電圧、電流表示用デジタルパネルメーターと出力電圧用可変抵抗を
実装しております。集塵機用スペースとして100mm立法のエリア
を確保しております。集塵機を除いた重量は約2.5kgをです。
<仕様>
-
入力電圧 DC24Vバッテリー 2AH
W80×H70×D140mm
(重量455g)
ヒューズ 2A (重量15)
DC/DC基板24V→5V変換 (重量30g)
-
高圧出力 0~+5kV 0.2mA 1台
リップル 0.1%程度
W55×H40×D70mm (重量300g)
3、出力モニター 電圧電流表示用デジタルパネルメーター 2台
5.00kV 200μA
(重量 50g×2=100g)
4、出力電圧可変 5kΩ10回転ヘリカルポット 1個
(重量30g)
5、HVONスイッチ M-2022 1個
(重量10g)
6、集塵機エリア W100×H100×D100mm
7、外形寸法 アルミケースt=1.5mm W250×H120×D250mm程度
白アルマイト処理
カバー黒アルマイト処理(重量約1kg)
8、各部品固定金具、配線、接着剤等 (重量約500g)
お気軽にご相談下さい。 info@element-hv.com
