仕様例 ELS19−20K05PNS1型 2014年7月 国立研究所様納入 定価¥800,000.−(税抜き)
<特色>19インチラック収納用の正負2出力の高圧電源ユニットです。
自動垂下、自動復帰機能及び外部電圧制御機能、外部モニター機能、インターロック機能、ステータス出力機能を標準装備しております。
高圧出力部には、耐圧35kVのHST35型を使用しております。
<仕様>
1、 入力電圧AC100V±10% 2A以下 3Pインレット付き入力ケーブル2m先端未処理 1本付属
2、 出力電圧1 0〜+20kV 0.5mA 出力電圧2 0〜−20kV 0.5mA 入出力変動率±0.01%以下 リップル 0.1%以下
3、 使用環境 温度 0℃〜50℃ 湿度 20%〜80%(結露なきこと)

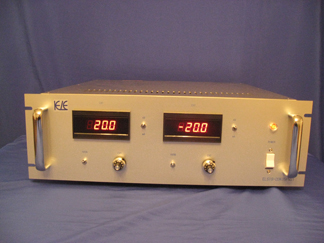

4、 出力モニター フロントパネルデジタルパネルメーター 2台 出力1 20.0kV/0・500mA表示切換式
出力2 −20.0kV・0.500mAモニター精度5%<FS ±1dgt
5、 出力可変 CV1 CV2 フロントパネルアナログダイアル付きヘリカルポット 2個
6、 INT/EXTスイッチ ロック式ミニトグルスイッチ 1個 INT時CV操作 EXT時外部信号操作
7、 高圧出力部 HST35−R 1個 HST35−5P 2m先端未処理 1本
8、 保護回路 ショート及び過負荷電流に対してCC設定電流の約105%にて自動垂下、自動復帰方式
9、 外形寸法 W480×H149×D430mm程度

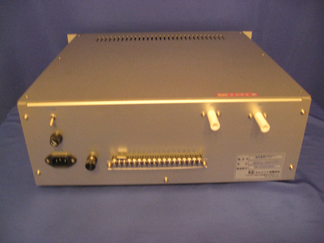

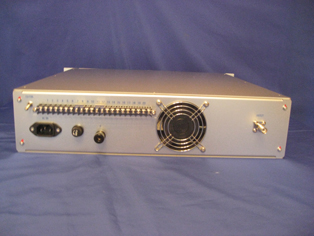

10、 外部インターフェース 20P端子台PIN配置
1P 0V
2P CV1(0〜+10VDC) 外部電圧制御信号 入力インピーダンス100kΩ
3P REF(+10VDC)
4P VM1(0〜+2VDC) 外部電圧モニター 出力インピーダンス1kΩ
6P CM1(0〜+5VDC) 外部電流モニター 出力インピーダンス1kΩ
7P HVON COM *7P、8P間出荷時ショートバー実装
8P HVON NO *7P、8P短絡時高圧出力OK(無電圧接点入力 DC24V 0.1A以下)*扉等インターロックにご使用下さい。
9P CV2(0〜+10VDC) 外部電圧制御信号 入力インピーダンス100kΩ
10P REF(+10VDC)
11P VM2(0〜−2VDC)
12P CM2(0〜+5VDC)
13P 0V
14P HV STATUS COM
15P HV STATUS NO *高圧ON時外部信号としてご使用下さい。赤色シグナルタワー等
16P HV STATUS NC *14P15P16P高圧ONステータス信号 DC30V 1A程度)
17P〜20P NC
正負2出力高圧電源ユニットカタログPDFはこちらから
