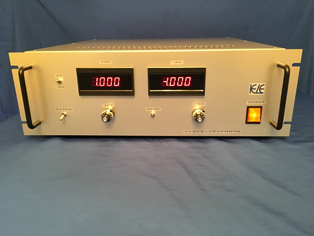

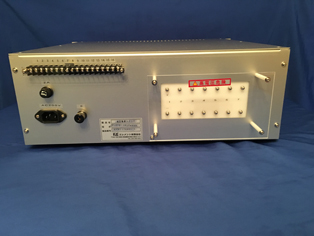

![]() ![]() 仕様例 6分配高圧電源ユニット ELP19−1K5PN6型 <特色>この直流高圧電源ユニットは、出力0〜+1kV 5mAと0〜−1kV 5mAの正負2電源を6分配した高圧電源ユニットです。 外部電圧制御機能、外部モニター機能、インターロック機能、ステータス出力機能を標準装備しております。 高圧出力部には、樹脂絶縁方式1P端子を正負各6個計12出力となっております。短絡保護用に分配前に2MΩの高圧抵抗で 保護しております。 高電圧出力を直接読み込めるように正負各1端子を設けております。 <仕様> 1、 入力電圧AC100V±10% 2A以下 3Pインレット付き入力ケーブル2m 1本付属 2、 出力電圧1 0〜+1kV 5mA 出力電圧2 0〜−1kV 5mA 入出力変動率±0.01%以下 リップル 0.1%以下 3、 使用環境 温度 0℃〜50℃ 湿度 20%〜80%(結露なきこと) 4、 出力モニター フロントパネルデジタルパネルメーター 2台 1.000kV/5.00mA −1.000kV/5.00mA切替式 モニター精度5%<FS ±1dgt 5、 出力電圧可変 +CV −CV フロントパネルアナログダイアル付きヘリカルポット 2個 6、 HVONスイッチ ミニトグルスイッチ 2個 ON時高電圧出力 7、 kV/mAスイッチ ミニトグルスイッチ 2個 正負モニター電圧/電流表示切換時使用 8、 INT/EXTスイッチ ロック式ミニトグルスイッチ 1個 INT時CV操作 EXT時外部信号操作 9、 高圧出力部 樹脂絶縁方式1P端子 40個 10、 保護回路 ショート及び過負荷電流に対して定格最大電流の約105%にて自動垂下、自動復帰方式 11、 外形寸法 W480×H149×D430mm程度 12、 外部インターフェース 16P端子台PIN配置 1P +REF(+10VDC) 2P 0V 3P +CV(0〜+10VDC) 0〜+1kV *入力インピーダンス1kΩ 4P +VM(0〜+10V) 5P +CM(0〜+5V) 6P 0VNC 7P IL1 8P IL2 *7P8P短絡時高圧ON 9P −CV(0〜+10VDC) 0〜−1kV *入力インピーダンス1kΩ 10P −VM(0〜−10V) 11P −CM(0〜+5V) 12P 0V 13P COM 14P NO 15P NC *13P14P15Pはステータス信号 なにかご質問、ご要望がございましたらご連絡ください。詳細資料等お送りさせていただきます。 TEL 042−786−5063 FAX 042−786−5065 E−MAIL info@element-hv.com エレメント有限会社
|
