仕様例 3出力高圧電源ユニット ELS−20K1P3/100型 2019年11月 ベンチャー企業様納入
<特色>
本製品は20kV 1mAの高電圧を3系統搭載した高圧電源ユニットです。 加速、減速、偏向等に適しております。
放電ノイズ等にタフなユニットです。
<仕様>
1、
入力電圧 1φ AC100V 50/60Hz
2、
高圧出力1〜3 +20kV 1mA (HV1〜3)
入力変動率 ±0.01% (入力電圧の±10%変化時)
出力変動率 0.01% (0〜100%の負荷変動時)
リップル 0.05%

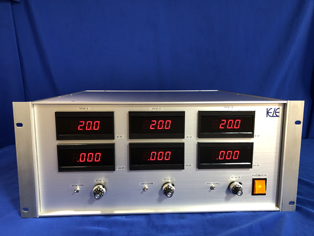

3、出力モニター 出力電圧モニター 3.5桁DPM 3台 20.0kV
出力電流モニター 3.5桁DPM 3台 1.000mA
4、HVONスイッチ ミニトグルスイッチ 3個
5、EXTONスイッチ ミニトグルスイッチ1個 EXTON時外部CV有効
6、高圧出力可変 CVポテンションメーター 3個(CV1〜CV3)

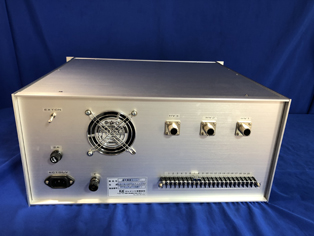

7、高圧出力部 HSTコネクター HST−R 3個
8、高圧出力ケーブル HST−P同軸線RG8/Uケーブル5m先端未処理 2本
HST−P同軸線RG8/Uケーブル1m先端未処理 1本
9、外部インターフェース 20P背面端子台
1P EXT CV1(外部電圧制御信号0〜+10V)0〜+20kV出力
2P 0V
3P EXT CV2( 〃 )0〜+20kV出力
4P 0V
5P EXT CV3( 〃 )0〜+20kV出力
6P 0V
7P I/L1
8P I/L2 *7P8P短絡時高圧出力OK、出荷時ショートバー実装
9P VM1(0〜+2VDC) 0〜+20kV
10P 0V
11P CM1(0〜+10VDC)0〜1mA
12P VM2(0〜+2VDC) 0〜+20kV
13P 0V
14P CM2(0〜+10VDC)0〜1mA
15P VM3(0〜+2VDC) 0〜+20kV
16P 0V
17P CM3(0〜+10VDC)0〜1mA
18P REF(+10VDC)
19P20P NC
お気軽にご相談下さい。 info@element-hv.com
