8チャンネル電気泳動 |
 |
同時に複数の高電圧が必要になる場合がございます。
8チャンネルの高圧電源ユニットです。19インチラックサイズケースに収納された使いやすいユニットです。
バイオシングルレーン、偏向デフレクタ、Qレンズ等多チャンネル仕様に最適です。 |
|
 |
|
8チャンネル |
3チャンネル |
 |
 |
|
|
 |

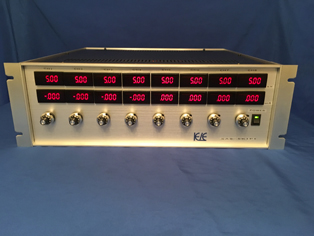

仕様例 8チャンネル高圧電源ユニット SA8−5K1P1型 平成28年11月 産業技術総合研究所様納入 標準価格¥1,200,000.−(税抜き)
<特色> この8チャンネル高圧電源ユニットは、+5kV 1mA 8出力の電圧、電流モニターを搭載したコンパクトな電源ユニットです。
高圧出力部には、リアパネルにMHVコネクター8個を有しております。電気泳動や電極制御に最適です。
<仕様>
1、 入力AC100V±10% 50/60Hz 2A以下 3Pインレット付き入力ケーブル2m 1本付属
2、 出力電圧 0〜+5kV 1mA 8出力 入出力変動率±0.001%以下 リップル最大電流時0.1%以下
3、 使用環境 温度 0℃〜50℃ 湿度 20%〜80%(結露なきこと)
4、 出力モニター フロントパネルデジタルパネルメーター 16台 電圧5.00kV 8台 電流1.000mA 8台 モニター精度5%<FS ±1dgt
5、 出力電圧可変 CV フロントパネルアナログダイアル付きヘリカルポット 8個
6、 高圧出力部 MHV−R 8個
7、 保護回路 ショート及び過負荷電流に対して最大電流の約105%にて自動垂下、自動復帰方式
8、 外形寸法 W480×H149×D430mm程度(ラックマウント JISサイズ)
*+5kV 0.2mA 8系統出力のSA8−5K0.2P1型もございます。
*+5kV 1mA 6系統及び −5kV 1mA 2系統計8系統のSA8−5K1P6N2型もございます。
お気軽にご相談下さい。 info@element-hv.com
個人情報保護方針
TEL 042−786−5063
FAX 042−786−5065
E−mail info@element-hv.com
エレメント有限会社

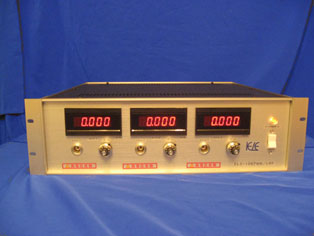

仕様例 3チャンネル低リップル高圧電源ユニット ELS−10KPWN/LRP型 平成25年 日本原子力研究機構様納入
<特色>この3CH直流高圧電源ユニットは、出力0〜+10kV 1mA 2出力と−10kV 1mA 1出力の低リップル高圧電源ユニットです。
高圧出力部には、耐圧DC10kVのLEMO社製高圧コネクターを使用しております。
<仕様>
1、 入力電圧AC100V±10% 50/60Hz 2A以下 3Pインレット付き入力ケーブル2m 1本付属
2、 出力電圧1 0〜+10kV 1mA 出力電圧2 0〜+10kV 1mA 主力電圧3 0〜−10kV 1mA 入出力変動率±0.01%以下 リップル定常時 200mVP−P 最大電流時 500mVP−P
3、 使用環境 温度 0℃〜50℃ 湿度 20%〜80%(結露なきこと)
4、 出力モニター フロントパネルデジタルパネルメーター 3台 電圧10.000kV 10.000kV −10.000kV モニター精度5%<FS ±1dgt
5、 出力電圧可変 CV フロントパネルアナログダイアル付きヘリカルポット 3個 CV1 CV2 CV3
6、 INT/EXTスイッチ ロック式ミニトグルスイッチ 1個 INT時CV操作 EXT時外部信号操作
7、 高圧出力部 LEMO FFA.1Y.410.CTL(10kV) 3個
8、 保護回路 ショート及び過負荷電流に対して最大電流の約105%にて自動垂下、自動復帰方式
9、 外形寸法 W480×H132.5×D430mm程度(ラックマウント EIA 3Uサイズ)
お気軽にご相談下さい。 info@element-hv.com
個人情報保護方針
TEL 042−786−5063
FAX 042−786−5065
E−mail info@element-hv.com
エレメント有限会社
|
注意事項その他 |
MHVコネクターは耐圧試験AC5000Vをクリアしたタイプを使用しております。
LEMO社製コネクターはワンタッチ方式で堅固で信頼性に優れた高圧コネクターです。
但しプラグを差し込んだ状態でないと定格電圧は印加できませんのでご注意ねがいます。
|
