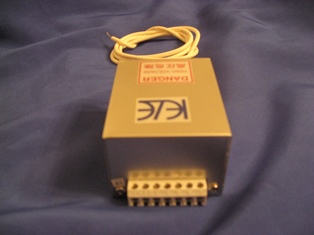

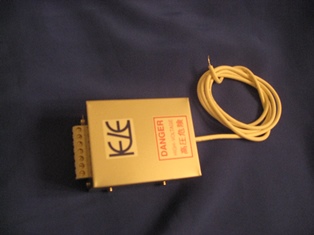

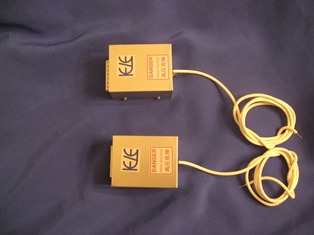

仕様例 1W小型高圧電源モジュール EL1−5000P/24型 2007年6月 2013年5月 医療機器関連会社様納入
2014年4月 東海大学様納入
2016年3月 真空処理装置開発企業様納入
2019年6月 医療機器関連会社様納入
2020年6月、8月 医療機器関連会社様納入
<特色>
この小型高圧電源モジュールは、トータル容量1Wの高圧電源モジュールです。
簡易試験用、機器組み込み用としてたいへん使いやすい高圧電源です。
<仕様>
1、入力電圧 DC24V±5%
2、出力電圧 0〜+5000V 200μA
3、リップル 0.1%
4、出力モニター信号 電圧(VM) +5000V時+5.00V 電流(CM) 200μA時+2.00V
5、高圧出力部 耐圧DC10kV線 1m 直だし 1本
6、外形寸法 W55×H40×D70mm
7、保護回路 ショート及び過負荷電流に対して定格電流の約105%にて自動垂下、自動復帰方式
8、7P端子台
1P 24V
2P 0V
3P REF(+10VDC)
4P VC(0〜+10VDC)
5P 0V
6P VM(0〜+5VDC)
7P CM(0〜+2VDC)
セレクションガイド
型式名P→正極 N→負極 (型式は正極例) |
出力電圧 |
出力電流 |
備考 |
EL1−300P/24型 |
0〜+300V |
3.3mA |
|
EL1−500P/24型 |
0〜+500V |
2mA |
|
EL1−1000P/24型 |
0〜+1kV |
1mA |
|
EL1−1500P/24型 |
0〜+1.5kV |
0.66mA |
|
EL1−2000P/24型 |
0〜+2kV |
0.5mA |
|
EL1−2500P/24型 |
0〜+2.5kV |
0.4mA |
|
EL1−3000P/24型 |
0〜+3kV |
0.33mA |
|
EL1−4000P/24型 |
0〜+4kV |
0.25mA |
|
EL1−5000P/24型 |
0〜+5kV |
0.2mA |
|

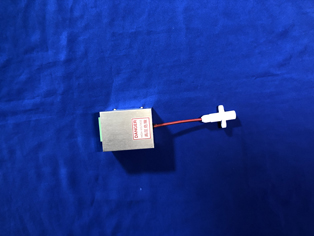

*高圧コネクター仕様は型式の/24の前にMがつきます。 例EL1−5000PM/24型
**高圧コネクター型式はHST−15型、レセプタクル長約0.3m プラグ長約1.0m先端未処理
お気軽にご相談下さい。 info@element-hv.com
