静電塗装用高圧電源モジュール |
 |
静電塗装用専用の直流高圧電源モジュールですが、メンテナンスを考慮し高圧コネクター方式を採用致しました。
高圧コネクターHST−50PR方式を採用しております。中継後の出力ケーブルには
ストレキャパシタンスの小さいシリコンケーブルを20mご用意しております。
多種多様の高電圧電源モジュールをご用意させていただいております。
お客様の研究、開発、製造に適した配線方法、保護対策等あらゆる方面でお手伝い、ご提案させて頂いております。
お気軽にご相談ください。info@element-hv.com 個人情報保護方針 |
|
 |
|
高圧電源モジュール |
高圧コネクター中継方式 |
 |
 |
|
|
 |

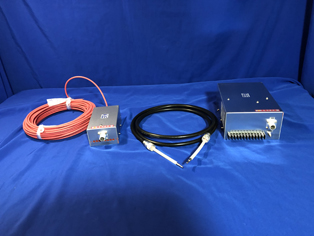

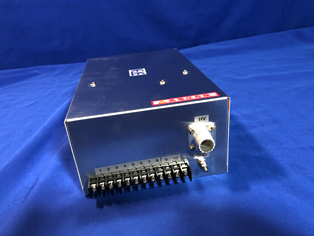

仕様例 静電塗装用直流高圧電源システム EL20−50K03NX24型 平成31年2月 令和2年9月 塗装関連会社様納入
<特色>
この高圧電源システムは高圧電源モジュール、I/F高圧コネクター、高圧ケーブル変換ユニットの3ユニット
にて構成されております。
<仕様>
1、入力電圧 DC24V±5%
2、出力電圧 0〜−50kV 0.3mA 入力変動率0.01% 出力変動率0.01% リップル 0.05%
3、外形寸法 W142mm×H81mm×D217mm
4、保護回路 OLTS機能 、短絡及び過電流時CC設定電流の約105%にて高圧出力遮断
オープンコレクタ信号送出、入力電源再投入にて復帰
5、出力線部 HST−R 1個
6、インターフェースコネクター HST−P 1:1(RG8/U線)2m 1本
7、端子台PIN配置
1P DC24V
2P 0V
3P CV(0.3〜5VDC)
4P CC(0.5〜5VDC)
5P 0V
6P VM(0〜+5VDC)
7P CM(0〜+3VDC)
8P REF(+5VDC)
9P OC(過電流時信号) COMMON5P
10P RT(リモートON信号) COMMON5P
8、高圧ケーブル変換ユニット
入力部 HST−R 1個
出力部 耐圧DC50kV UL3239AWG#22 20m 1本
外形寸法 W80×H55×D140mm
取扱説明書PDFはこちら
お気軽にご相談下さい。 info@element-hv.com
