高圧電源モジュール 20W 30W |
 |
小型、軽量、低リップルの高圧電源モジュールです。 オゾン発生装、空気清浄機等に重宝されております。
弊社では持ち運び、メンテナンスを考慮し高圧コネクターを標準品として付属しております。
|

|
 |
|

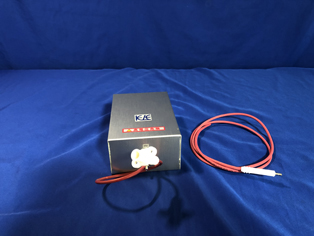

上面写真 |

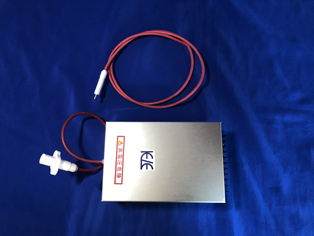

側面写真 |
 |
 |
|
|
 |
仕様例 EL30−30K1P/100型
<特色>
この直流高圧電源モジュールは、高圧コネクター使用のモジュール電源です。
持ち運びやメンテナンスに最適とご好評いただいております。
<仕様>
1、入力電圧 AC100V ±10%
2、出力電圧 0〜+30kV 1mA
3、リップル 0.05%
4、出力モニター信号 電圧(VM) +30.0kV時+3.00V 電流(CM) 1mA時+10.00V
5、高圧出力部 耐圧DC35kV HST−35型レセプタクル 1個 高圧線1m付きプラグ 1本付属
6、外形寸法 W80×H55×D140mm
7、保護回路 ショート及び過負荷電流に対して定格電流の約105%にて自動垂下、自動復帰方式
8、8P端子台
1P AC100V L
2P AC100V N
3P CV(0〜+10VDC)
4P NC
5P 0V
6P VM
7P CM
8P REF(+10VDC)
セレクションガイド 20W
型式名P→正極 N→負極 (型式は正極例)
入力電圧24→DC24V
100→AC100V 200AC200V |
出力電圧 |
出力電流 |
外形寸法 |
EL20−05K40P/100型 |
0〜+0.5kV |
40mA |
W100×H60×D150mm |
EL20−1K20P/100型 |
0〜+1kV |
20mA |
W100×H60×D150mm |
EL20−2K10P/100型 |
0〜+2kV |
10mA |
W100×H60×D150mm |
EL20−3K6.6P/100型 |
0〜+3kV |
6.6mA |
W100×H60×D150mm |
EL20−4K5P/100型 |
0〜+4kV |
5mA |
W100×H60×D150mm |
EL20−5K4P/100型 |
0〜+5kV |
4mA |
W100×H60×D150mm |
EL20−8K2.5P/100型 |
0〜+8kV |
2.5mA |
W100×H60×D150mm |
EL20−10K2P/100型 |
0〜+10kV |
2mA |
W100×H60×D150mm |
EL20−12K1.6P/100型 |
0〜+12kV |
1.6mA |
W100×H60×D150mm |
EL20−15K1.3P/100型 |
0〜+15kV |
1.3mA |
W100×H60×D150mm |
EL20−20K1P/100型 |
0〜+20kV |
1mA |
W100×H60×D150mm |
EL20−25K08P/100型 |
0〜+25kV |
0.8mA |
W100×H60×D150mm |
EL20−30K066P/100型 |
0〜+30kV |
0.66mA |
W100×H60×D150mm |
EL20−40K05P/100型 |
0〜+40kV |
0.5mA |
W100×H70×D200mm |
EL20−50K04P/100型 |
0〜+50kV |
0.4mA |
W100×H70×D200mm |
セレクションガイド 30W
型式名P→正極 N→負極 (型式は正極例)
入力電圧24→DC24V
100→AC100V 200AC200V |
出力電圧 |
出力電流 |
外形寸法 |
EL30−05K60P/100型 |
0〜+0.5kV |
60mA |
W100×H60×D150mm |
EL30−1K30P/100型 |
0〜+1kV |
30mA |
W100×H60×D150mm |
EL30−2K15P/100型 |
0〜+2kV |
15mA |
W100×H60×D150mm |
EL30−3K10P/100型 |
0〜+3kV |
10mA |
W100×H60×D150mm |
EL30−4K7.5P/100型 |
0〜+4kV |
7.5mA |
W100×H60×D150mm |
EL30−5K6P/100型 |
0〜+5kV |
6mA |
W100×H60×D150mm |
EL30−8K3.7P/100型 |
0〜+8kV |
3.7mA |
W100×H60×D150mm |
EL30−10K3P/100型 |
0〜+10kV |
3mA |
W100×H60×D150mm |
EL30−12K2.5P/100型 |
0〜+12kV |
2.5mA |
W100×H60×D150mm |
EL30−15K2P/100型 |
0〜+15kV |
2mA |
W100×H60×D150mm |
EL30−20K1.5P/100型 |
0〜+20kV |
1.5mA |
W100×H60×D150mm |
EL30−25K1.2P/100型 |
0〜+25kV |
1.2mA |
W100×H60×D150mm |
EL30−30K1P/100型 |
0〜+30kV |
1mA |
W100×H60×D150mm |
EL30−40K075P/100型 |
0〜+40kV |
0.75mA |
W100×H70×D200mm |
EL30−50K06P/100型 |
0〜+50kV |
0.6mA |
W100×H70×D200mm |
*上記以外のご希望の電圧、電流値等承ります。
セレクションガイド オプション
オプション名称 |
機能 |
備考 |
CC |
出力電流制御 高圧出力を電圧、電流にて制御可能 |
|
RON |
外部無電圧接点信号による高圧出力ON/OFF |
トランジスタのオープンコレクタ信号も可 |
TTL |
TTL信号による高圧出力ON/OFF |
トランジスタのオープンコレクタ信号も可 |
FG |
フローティングGND 筐体とアースを分離 |
真値電流検出用 |
FRT |
ファースライズタイム 高速高圧出力立ち上がり |
|
OL |
過電流時外部信号送出 |
|
OLT |
過電流時高圧出力遮断 |
入力電源再投入にて復帰 |
OLTS |
過電流時高圧出力遮断、リレー無電圧a接点信号送出 |
入力電源再投入にて復帰 |
OVP |
過電圧時出力遮断 |
入力電源再投入にて復帰 |
OVPS |
過電圧時出力遮断、リレー無電圧接点a信号送出 |
入力電源再投入にて復帰 |
