高圧電源モジュール 60W 100W 200W 600W |
 |
小型、軽量、低リップルの高圧電源モジュールです。 オゾン発生装、空気清浄機等に重宝されております。
弊社では持ち運び、メンテナンスを考慮し高圧コネクターを標準品として付属しております。
|

|
 |
|

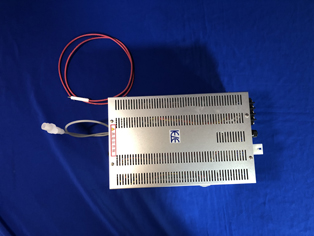

上面写真 |

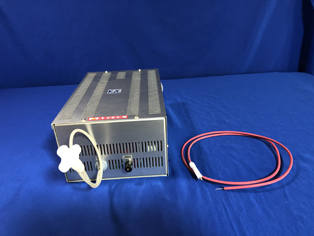

側面写真 |
 |
 |
|
|
 |
仕様例 EL200−15K13N/100型
<特色>
この直流高圧電源モジュールは、高圧コネクター使用のモジュール電源です。
持ち運びやメンテナンスに最適とご好評いただいております。
<仕様>
1、入力電圧 AC100V ±10%
2、出力電圧 0〜−15kV 13mA
3、リップル 0.05%
4、出力モニター信号 電圧(VM) +15.0kV時+1.50V 電流(CM) 13mA時+1.30V
5、高圧出力部 耐圧DC15kV HST−15型レセプタクル 1個 高圧線1m付きプラグ 1本付属
6、外形寸法 W172×H112×D270mm
7、保護回路 ショート及び過負荷電流に対して定格電流の約105%にて自動垂下、自動復帰方式

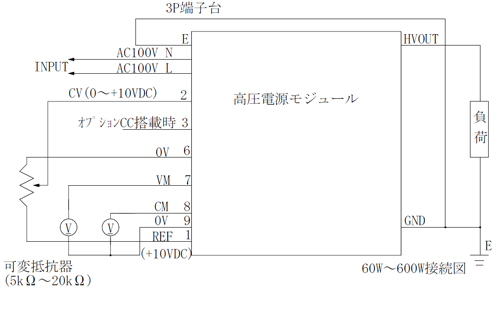

8、3P端子台
1P AC100V L
2P AC100V N
3P E
9、I/Fコネクター 50cm信号線付きプラグが1個付属します。
1P REF(+10VDC)
2P CV(0〜+10VDC)
3P オプションCC
4P NC
5P NC
6P 0V
7P VM
8P CM
9P 0V
セレクションガイド 60W
型式名P→正極 N→負極 (型式は正極例)
入力電圧100→AC100V 200→AC200V |
出力電圧 |
出力電流 |
外形寸法 |
EL60−1K60P/100型 |
0〜+1kV |
60mA |
W150×H80×D231mm |
EL60−3K20P/100型 |
0〜+3kV |
20mA |
W150×H80×D231mm |
EL60−5K12P/100型 |
0〜+5kV |
12mA |
W150×H80×D231mm |
EL60−10K6P/100型 |
0〜+10kV |
6mA |
W150×H80×D231mm |
EL60−12K5P/100型 |
0〜+12kV |
5mA |
W150×H80×D231mm |
EL60−15K4P/100型 |
0〜+15kV |
4mA |
W150×H80×D231mm |
EL60−20K3P/100型 |
0〜+20kV |
3mA |
W150×H80×D231mm |
EL60−25K2.4P/100型 |
0〜+25kV |
2.4mA |
W150×H80×D231mm |
EL60−30K2P/100型 |
0〜+30kV |
2mA |
W150×H80×D231mm |
EL60−40K1.5P/100型 |
0〜+40kV |
1.5mA |
W150×H80×D261mm |
EL60−50K1.2P/100型 |
0〜+50kV |
1.2mA |
W150×H80×D261mm |
セレクションガイド 100W
型式名P→正極 N→負極 (型式は正極例)
入力電圧100→AC100V 200→AC200V |
出力電圧 |
出力電流 |
外形寸法 |
EL100−1K100P/100型 |
0〜+1kV |
100mA |
W150×H80×D231mm |
EL100−3K33P/100型 |
0〜+3kV |
33mA |
W150×H80×D231mm |
EL100−5K20P/100型 |
0〜+5kV |
20mA |
W150×H80×D231mm |
EL100−10K10P/100型 |
0〜+10kV |
10mA |
W150×H80×D231mm |
EL100−12K8P/100型 |
0〜+12kV |
8mA |
W150×H80×D231mm |
EL100−15K6.6P/100型 |
0〜+15kV |
6.6mA |
W150×H80×D231mm |
EL100−20K5P/100型 |
0〜+20kV |
5mA |
W150×H80×D231mm |
EL100−25K4P/100型 |
0〜+25kV |
4mA |
W150×H80×D231mm |
EL100−30K3.3P/100型 |
0〜+30kV |
3.3mA |
W150×H80×D231mm |
EL100−40K2.5P/100型 |
0〜+40kV |
2.5mA |
W150×H80×D261mm |
EL100−50K2P/100型 |
0〜+50kV |
2mA |
W150×H80×D261mm |
セレクションガイド 200W
型式名P→正極 N→負極 (型式は正極例)
入力電圧100→AC100V 200→AC200V |
出力電圧 |
出力電流 |
外形寸法 |
EL200−1K200P/100型 |
0〜+1kV |
200mA |
W173×H112×D270mm |
EL200−2K100P/100型 |
0〜+3kV |
100mA |
W173×H112×D270mm |
EL200−3K66P/100型 |
0〜+5kV |
66mA |
W173×H112×D270mm |
EL200−5K40P/100型 |
0〜+10kV |
40mA |
W173×H112×D270mm |
EL200−10K20P/100型 |
0〜+12kV |
20mA |
W173×H112×D270mm |
EL200−15K13P/100型 |
0〜+15kV |
13mA |
W173×H112×D270mm |
EL200−20K10P/100型 |
0〜+20kV |
10mA |
W173×H112×D270mm |
EL200−25K8P/100型 |
0〜+25kV |
8mA |
W173×H112×D270mm |
EL200−30K6.6P/100型 |
0〜+30kV |
6.6mA |
W173×H112×D270mm |
EL200−40K5P/100型 |
0〜+40kV |
5mA |
W173×H112×D270mm |
EL200−50K4P/100型 |
0〜+50kV |
4mA |
W173×H112×D270mm |
セレクションガイド 300W
型式名P→正極 N→負極 (型式は正極例)
入力電圧100→AC100V 200→AC200V |
出力電圧 |
出力電流 |
外形寸法 |
EL300−5K60P/100型 |
0〜+5kV |
60mA |
W173×H112×D270mm |
EL300−10K30P/100型 |
0〜+10kV |
30mA |
W173×H112×D270mm |
EL300−15K20P/100型 |
0〜+15kV |
20mA |
W173×H112×D270mm |
EL300−20K15P/100型 |
0〜+20kV |
15mA |
W173×H112×D270mm |
EL300−25K12P/100型 |
0〜+25kV |
12mA |
W173×H112×D270mm |
EL300−30K10P/100型 |
0〜+30kV |
10mA |
W173×H112×D270mm |
EL300−40K7.5P/100型 |
0〜+40kV |
7.5mA |
W173×H112×D270mm |
EL300−50K6P/100型 |
0〜+50kV |
6mA |
W173×H112×D270mm |
セレクションガイド 600W
型式名P→正極 N→負極 (型式は正極例)
入力電圧100→AC100V 200→AC200V |
出力電圧 |
出力電流 |
外形寸法 |
EL600−5K120P/100型 |
0〜+5kV |
120mA |
W260×H120×D280mm |
EL600−10K60P/100型 |
0〜+10kV |
60mA |
W260×H120×D280mm |
EL600−15K40P/100型 |
0〜+15kV |
40mA |
W260×H120×D280mm |
EL600−20K30P/100型 |
0〜+20kV |
30mA |
W260×H120×D280mm |
EL600−25K24P/100型 |
0〜+25kV |
24mA |
W260×H120×D280mm |
EL600−30K20P/100型 |
0〜+30kV |
20mA |
W260×H120×D280mm |
EL600−40K15P/100型 |
0〜+40kV |
15mA |
W260×H120×D280mm |
EL200−50K12P/100型 |
0〜+50kV |
12mA |
W260×H120×D280mm |
セレクションガイド オプション
オプション名称 |
機能 |
備考 |
CC |
出力電流制御 高圧出力を電圧、電流にて制御可能 |
|
RON |
外部無電圧接点信号による高圧出力ON/OFF |
トランジスタのオープンコレクタ信号も可 |
TTL |
TTL信号による高圧出力ON/OFF |
|
FG |
フローティングGND 筐体とアースを分離 |
真値電流検出用 |
FRT |
ファースライズタイム 高速高圧出力 |
|
OL |
過電流時外部信号送出 |
|
OLT |
過電流時高圧出力遮断 |
入力電源再投入にて復帰 |
OLTS |
過電流時高圧出力遮断、リレー無電圧a接点信号送出 |
入力電源再投入にて復帰 |
OVP |
過電圧時出力遮断 |
入力電源再投入にて復帰 |
OVPS |
過電圧時出力遮断、リレー無電圧接点a信号送出 |
入力電源再投入にて復帰 |
