高耐圧絶縁トランス 20kV |
 |
イオン源等で20kVに重畳する場合に重宝されております。 |
重畳されたAC100Vからイオン源用電源やマスフローコントローラー、ヒーター等へ接続します。
入力ケーブル、出力コンセントが付属していますのですぐにご使用になれます。
お客様の研究、開発、製造に適した配線方法、保護対策等あらゆる方面でお手伝い、ご提案させて頂いております。
重畳部本体の製作や配線も承っております。
お気軽にご相談ください。info@element-hv.com 個人情報保護方針
|
 |
|
ELTR−20K5(1kVA) |
ELTR−20K05(50VA) |
 |
 |
|
 |

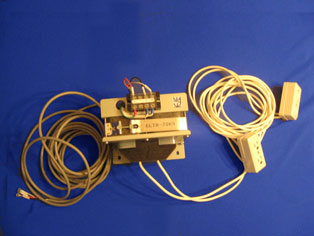

仕様例 高耐圧絶縁トランス ELTR−20K10型 2015年3月東京理科大学様納入 2018年2月 産業技術総合研究所様納入
<特色>
耐圧DC20kV連続の樹脂絶縁方式の絶縁トランスです。重畳部の電源や流量計等への供給用に2連ACコンセントを2個用意しております。
<仕様>
1、耐圧DC20kV 連続
2、入力 1φ200V 50/60Hz
3、出力 1φ100V
4、容量 1kVA
5、入力ケーブル 3P2m 1本
6、出力部 耐圧DC30kV白色シリコン高圧線3m先端2連ACコンセント 2個
7、外形寸法 W190×H210×D140mm程度
8、重量 約14kg

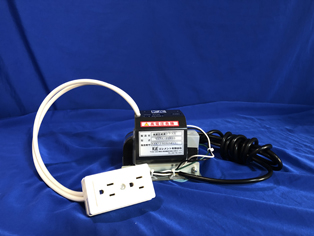

仕様例 高耐圧単出力トランス ELTR−20K05型 2013年3月産業技術総合研究所様納入 2019年5月大手企業研究所様納入
<特色>
耐圧DC20kV連続の樹脂絶縁方式の絶縁トランスです。重畳部の電源や流量計等への供給用に2連ACコンセントを1個用意しております。
<仕様>
1、耐圧DC20kV 連続
2、入力 1φ100V 50/60Hz
3、出力 1φ100V
4、容量 50VA
5、入力ケーブル 3P2m 1本
6、出力部 耐圧DC30kV白色シリコン高圧線0.5m先端2連ACコンセント 1個
7、外形寸法 W130×H900×D100mm程度
8、重量 約4kg
セレクションガイド
型式名 |
耐圧(連続) |
入力 |
出力 |
容量 |
備考 |
ELTR−1K3−1型 |
DC1kV |
100V |
100V |
300VA |
仕様書はこちら |
ELTR−5K05型 |
DC5kV |
100V |
100V |
50VA |
詳細はこちら |
ELTR−10K1型 |
DC10KV |
100V |
100V |
100VA |
詳細はこちら |
ELTR−12K10S1型 |
DC12kV |
100V |
100V |
1kVA |
仕様書はこちら |
ELTR−20K05型 |
DC20kV |
100V |
100V |
50VA |
詳細はこちら |
ELTR−20K5型 |
DC20kV |
100V |
100V |
500VA |
詳細はこちら |
ELTR−20K10型 |
DC20kV |
200V |
100V |
1KVA |
詳細はこちら |
ELTR−30K10V型 |
DC30kV |
100V |
10V |
150VA |
詳細はこちら |
ELTR−30K3型 |
DC30kV |
100V |
100V |
300VA |
詳細はこちら |
ELTR−30K5型 |
DC30kV |
100V |
100V |
500VA |
詳細はこちら |
ELTR−30K2S型 |
DC30kV |
100V |
10V 23V×4 30V |
225VA |
詳細はこちら |
ELTR−40K10−1型 |
DC40kV |
100V |
100V |
1KVA |
仕様書はこちら |
ELTR−50K3型 |
DC50kV |
100V |
100V |
300VA |
詳細はこちら |
ELTR−AC1.5K1型 |
AC1.5kV |
200V |
100V |
100VA |
詳細はこちら |
ELTR−AC10K10型 |
AC10KV |
100V 200V |
100V 10出力 |
100VA×10 |
詳細はこちら |
ELTR−7K20型 |
DC7kV |
100V |
100V |
2kVA |
仕様書はこちら |
ELTR−20K12V1型 |
DC20kV |
12V |
12V |
60VA1kHz〜20kHz |
仕様書はこちら |
*さまざまなご要望にお応えます。
