高耐圧絶縁トランス 30kV 複数出力 |
 |
30kVの樹脂絶縁方式の高耐圧絶縁トランスです。樹脂絶縁は30kVまで製作させていただいております。
|
30kVを越える耐圧は油中絶縁方式をお勧めします。
お客様の研究、開発、製造に適した配線方法、保護対策等あらゆる方面でお手伝い、ご提案させて頂いております。
お気軽にご相談ください。 info@element-hv.com 個人情報保護方針 |
 |
|
ELTR−30K8型 |
ELTR−20K3 |
 |
 |
|
 |

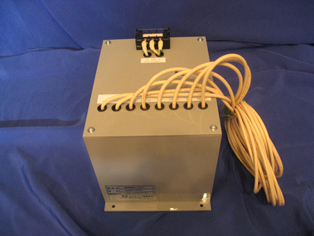

仕様例 高耐圧多出力トランス ELTR−302S型 2015年8月半導体関連企業様納入
<特色>
耐圧DC30kV連続の樹脂絶縁方式の絶縁トランスです。
重畳部電子回路給電用の複数出力です。
<仕様>
1、耐圧DC30kV 連続
2、入力 1φ100V 50/60Hz
3、出力
(1)30V 3A
(2)23V 0.5A
(3)23V 4A
(4)23V 0.5A
(5)10V 2A
4、容量 225VA
5、入力ケーブル 3P端子台 1個
6、出力部 耐圧DC30kV白色シリコン高圧線1m8本
内訳 出力1〜5出力線 5本
出力1、3,5帰還線 1本
出力2帰還線 1本
出力4帰還線 1本
7、外形寸法 W250×H180×D180mm程度
8、重量 約13kg
仕様例 高耐圧単出力トランス ELTR−20K5型 2021年4月 立教大学様納入
<特色>
耐圧DC20kV連続の樹脂絶縁方式の絶縁トランスです。
<仕様>
1、耐圧DC20kV 連続
2、入力 1φ100V 50/60Hz
3、出力 1φ100V
4、容量 500VA
5、入力部 3P入力ケーブル 2m 1本
6、出力部 耐圧DC20kVシリコン高圧線1m 先端 2連ACコンセント 2個
7、外形寸法 W250×H220×D180mm程度
セレクションガイド
型式名 |
耐圧(連続) |
入力 |
出力 |
容量 |
備考 |
ELTR−1K3−1型 |
DC1kV |
100V |
100V |
300VA |
仕様書はこちら |
ELTR−5K05型 |
DC5kV |
100V |
100V |
50VA |
詳細はこちら |
ELTR−10K1型 |
DC10KV |
100V |
100V |
100VA |
詳細はこちら |
ELTR−12K10S1型 |
DC12kV |
100V |
100V |
1kVA |
仕様書はこちら |
ELTR−20K05型 |
DC20kV |
100V |
100V |
50VA |
詳細はこちら |
ELTR−20K5型 |
DC20kV |
100V |
100V |
500VA |
詳細はこちら |
ELTR−20K10型 |
DC20kV |
200V |
100V |
1KVA |
詳細はこちら |
ELTR−30K10V型 |
DC30kV |
100V |
10V |
150VA |
詳細はこちら |
ELTR−30K3型 |
DC30kV |
100V |
100V |
300VA |
詳細はこちら |
ELTR−30K5型 |
DC30kV |
100V |
100V |
500VA |
詳細はこちら |
ELTR−30K2S型 |
DC30kV |
100V |
10V 23V×4 30V |
225VA |
詳細はこちら |
ELTR−40K10−1型 |
DC40kV |
100V |
100V |
1KVA |
仕様書はこちら |
ELTR−50K3型 |
DC50kV |
100V |
100V |
300VA |
詳細はこちら |
ELTR−AC1.5K1型 |
AC1.5kV |
200V |
100V |
100VA |
詳細はこちら |
ELTR−AC10K10型 |
AC10KV |
100V 200V |
100V 10出力 |
100VA×10 |
詳細はこちら |
ELTR−7K20型 |
DC7kV |
100V |
100V |
2kVA |
仕様書はこちら |
ELTR−20K12V1型 |
DC20kV |
12V |
12V |
60VA1kHz〜20kHz |
仕様書はこちら |
*さまざまなご要望にお応えます。
お気軽にご相談下さい。 info@element-hv.com
