高耐圧絶縁トランス 30kV 単出力 |
 |
耐圧DC30kV樹脂絶縁方式の高耐圧絶縁トランスです。イオン源の重畳等に最適です。 |
入力3P3mプラグ付きケーブル、出力2連ACコンセント2個付属ですのですぐにご使用になれます。
交流フィラメント用の高耐圧絶縁トランスは入力3P端子台、出力高圧電線直だしタイプもございます。
|
 |
|

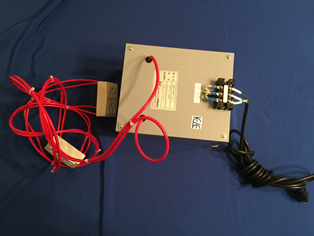

ELTR−30K2 |

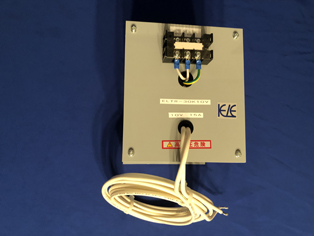

ELTR−30K10V |
 |
 |
|
 |
仕様例 高耐圧単出力トランス ELTR−30K3型 2015年3月 長岡科学技術大学様納入
2015年11月 研究開発会社様納入
2016年1月 産業技術総合研究所様納入
2016年4月 信州大学様納入
2021年1月 企業内研究所様納入
<特色>
耐圧DC30kV連続の樹脂絶縁方式の絶縁トランスです。重畳部の電源や流量計等への供給用に2連ACコンセントを2個用意しております。
入力に安全の為ヒューズを御使用願います。
<仕様>
1、耐圧DC30kV 連続
2、入力 1φ100V 50/60Hz
3、出力 1φ100V
4、容量 300VA *500VAはELTR−30K5型です。
5、入力ケーブル 3P3m 1本
6、出力部 耐圧DC30kV赤色高圧線2m先端2連ACコンセント 2個
7、外形寸法 W240×H130×D165mm程度
8、重量 約10kg
仕様例 高耐圧フィラメント用トランス ELTR−30K10V型 2018年10月 広島大学様納入
<特色>耐圧DC30kV連続の樹脂絶縁方式の絶縁トランスです。重畳部交流用フィラメントに最適です。
入力にスライドトランスを使用し出力電圧を可変願います。ヒューズもお忘れなく。
<仕様>
1、耐圧DC30kV 連続
2、入力 1φ100V 50/60Hz
3、出力 1φ10V 15A
4、容量 150VA
5、入力部 3P端子台 1個
6、出力部 耐圧DC30kV高圧線1m先端未処理 2本
7、外形寸法 W230×H200×D180mm程度
8、重量 約10kg
セレクションガイド
型式名 |
耐圧(連続) |
入力 |
出力 |
容量 |
備考 |
ELTR−1K3−1型 |
DC1kV |
100V |
100V |
300VA |
仕様書はこちら |
ELTR−5K05型 |
DC5kV |
100V |
100V |
50VA |
詳細はこちら |
ELTR−10K1型 |
DC10KV |
100V |
100V |
100VA |
詳細はこちら |
ELTR−12K10S1型 |
DC12kV |
100V |
100V |
1kVA |
仕様書はこちら |
ELTR−20K05型 |
DC20kV |
100V |
100V |
50VA |
詳細はこちら |
ELTR−20K5型 |
DC20kV |
100V |
100V |
500VA |
詳細はこちら |
ELTR−20K10型 |
DC20kV |
200V |
100V |
1KVA |
詳細はこちら |
ELTR−30K10V型 |
DC30kV |
100V |
10V |
150VA |
詳細はこちら |
ELTR−30K3型 |
DC30kV |
100V |
100V |
300VA |
詳細はこちら |
ELTR−30K5型 |
DC30kV |
100V |
100V |
500VA |
詳細はこちら |
ELTR−30K2S型 |
DC30kV |
100V |
10V 23V×4 30V |
225VA |
詳細はこちら |
ELTR−40K10−1型 |
DC40kV |
100V |
100V |
1KVA |
仕様書はこちら |
ELTR−50K3型 |
DC50kV |
100V |
100V |
300VA |
詳細はこちら |
ELTR−AC1.5K1型 |
AC1.5kV |
200V |
100V |
100VA |
詳細はこちら |
ELTR−AC10K10型 |
AC10KV |
100V 200V |
100V 10出力 |
100VA×10 |
詳細はこちら |
ELTR−7K20型 |
DC7kV |
100V |
100V |
2kVA |
仕様書はこちら |
ELTR−20K12V1型 |
DC20kV |
12V |
12V |
60VA1kHz〜20kHz |
仕様書はこちら |
*各種ご要望にお応えます。
お気軽にご相談下さい。 info@element-hv.com
