高耐圧絶縁トランス 10kV 、5kV |
 |
樹脂絶縁方式の小型高耐圧絶縁トランスです。 MCP等の重畳に最適です。 |
イオン源、MCP等の重畳に最適です。
入力ケーブル、出力コンセントが付属しておりますのですぐにご使用になれます。
安全の為、入力にヒューズやブレーカーを必ず実装願います。
最近多いご要望はマスフローコントローラーやヒーター加熱です。
お客様の研究、開発、製造に適した配線方法、保護対策等あらゆる方面でお手伝い、ご提案させて頂いております。
お気軽にご相談ください。 info@element-hv.com
個人情報保護方針 |
 |
|
ELTR−10K1型 |
ELTR−5K05型 |
 |
 |
|
 |

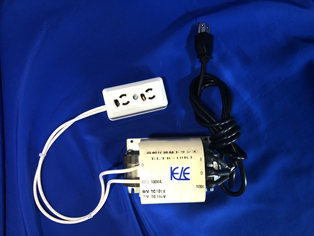

仕様例 高耐圧単出力トランス ELTR−10K1型 2008年10月 静岡理工科大学様納入 2012年9月 高輝度光科学研究センター様納入
2017年7月 九州大学様 2台納入 2018年9月 企業内研究所様 7台納入
2021年4月 東京理科大学様納入
<特色>
耐圧DC10kV連続の樹脂絶縁方式の絶縁トランスです。
<仕様>
1、耐圧DC10kV 連続
2、入力 1φ100V 50/60Hz
3、出力 1φ100V
4、容量 100VA
5、入力部 3P入力ケーブル 2m 1本
6、出力線 耐圧DC20kV白色シリコン高圧線0.5m 先端2連ACコンセント

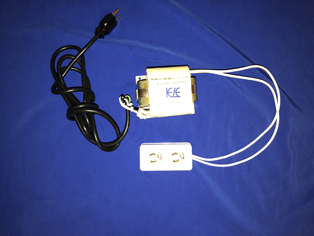

仕様例 高耐圧単出力トランス 小型ELTR−5K05型 2018年6月 物質材料研究機構様納入 2018年8月 東京大学様納入
<特色>
耐圧DC5kV連続の樹脂絶縁方式の小型絶縁トランスです。スペースの狭い場所で使用する為に小型に製作しております。
重畳部の電源や流量計等への供給用に2連ACコンセントを1個用意しております。
<仕様>
1、耐圧DC5kV 連続
2、入力 1φ100V 50/60Hz
3、出力 1φ100V
4、容量 50VA
5、入力ケーブル 3P2m 1本
6、出力部 耐圧DC10kVシリコン高圧線1m先端2連ACコンセント 1個
7、外形寸法 W110×H90×D80mm程度
8、重量 約2kg
セレクションガイド
型式名 |
耐圧(連続) |
入力 |
出力 |
容量 |
備考 |
ELTR−1K3−1型 |
DC1kV |
100V |
100V |
300VA |
仕様書はこちら |
ELTR−5K05型 |
DC5kV |
100V |
100V |
50VA |
詳細はこちら |
ELTR−10K1型 |
DC10KV |
100V |
100V |
100VA |
詳細はこちら |
ELTR−12K10S1型 |
DC12kV |
100V |
100V |
1kVA |
仕様書はこちら |
ELTR−20K05型 |
DC20kV |
100V |
100V |
50VA |
詳細はこちら |
ELTR−20K5型 |
DC20kV |
100V |
100V |
500VA |
詳細はこちら |
ELTR−20K10型 |
DC20kV |
200V |
100V |
1KVA |
詳細はこちら |
ELTR−30K10V型 |
DC30kV |
100V |
10V |
150VA |
詳細はこちら |
ELTR−30K3型 |
DC30kV |
100V |
100V |
300VA |
詳細はこちら |
ELTR−30K5型 |
DC30kV |
100V |
100V |
500VA |
詳細はこちら |
ELTR−30K2S型 |
DC30kV |
100V |
10V 23V×4 30V |
225VA |
詳細はこちら |
ELTR−40K10−1型 |
DC40kV |
100V |
100V |
1KVA |
仕様書はこちら |
ELTR−50K3型 |
DC50kV |
100V |
100V |
300VA |
詳細はこちら |
ELTR−AC1.5K1型 |
AC1.5kV |
200V |
100V |
100VA |
詳細はこちら |
ELTR−AC10K10型 |
AC10KV |
100V 200V |
100V 10出力 |
100VA×10 |
詳細はこちら |
ELTR−7K20型 |
DC7kV |
100V |
100V |
2kVA |
仕様書はこちら |
ELTR−20K12V1型 |
DC20kV |
12V |
12V |
60VA1kHz〜20kHz |
仕様書はこちら |
*各種ご要望にお応えます。
お気軽にご相談下さい。 info@element-hv.com
