高圧電源を初めてご使用される方、是非ご相談下さい。

高圧電源・高電圧システムのマイスターとして様々なご要望にお応えできると確信しております。

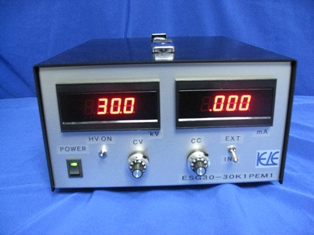

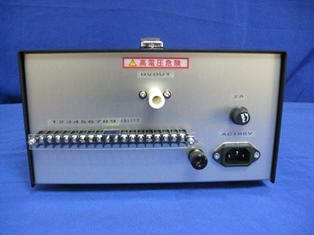

ＥＳＧ高圧電源ユニット エレクトロスピニングも当初は１９インチラックサイズ大型高圧電源ユニットをご使用頂いておりましたが、大学の先生方や研究所の方々のアドバイスを頂戴し 持ち運びに便利な小型携帯用ハンディボックスタイプ、高圧コネクター方式、先端部ワニグチクリップ方式インターロック機能搭載と改良して参りました。 故障したシリンジポンプの異常動作、放電ノイズ対策等いろいろな経験をさせていただきました。 頂戴したアイデアや経験を集約したのがＥＳＧシリーズです。 テーラーコーンは７．５ｋＶ位から起こりますが、倍の電圧１５ｋＶは必要かと思われます、将来的にはもっと高い電圧でとなった場合、 ２０ｋＶでもベターですが、３０ｋＶまであれば安心です。 また、初期実験では通常数マイクロアンペア程度しか消費しませんので、同時に並列印加やマージンを考慮しても１００マイクロアンペアあれば十分です。 電流はもっとマージンを見てとなれば１ミリアンペアあればより安心です。 よくご選択いただく電圧は３０ｋＶです。電流は０．１ｍＡ又は１ｍＡです。 製作された不織布にコロナ放電システムを用いて帯電処理をされるケースもございます。 インターロック機能を搭載しており、ドラフターやグローブボックスに開閉用のリミットスイッチを設けていただければ安全対策になります。 ステータス信号もございますのでシリンジポンプに同期信号を送ることにより、制御することもできます。 外部電圧制御機能、外部モニター機能も搭載しておりますのでＣＰＵ制御も可能です。　 お客様の研究、開発、製造に適した配線方法、保護対策等あらゆる方面でお手伝い、ご提案させて頂いております。 お気軽にご相談ください。info@element-hv.com　個人情報保護方針 フロントパネル リアパネル 仕様例　　ＥＳＧ３０−３０Ｋ１Ｐ１型　（旧型式ＥＳＧ３０−３０Ｋ１ＰＥＭ１型）　　　定価￥４５０，０００．−（税抜き）　　　２０１３年９月　名古屋大学様納入 　　　２０１７年４月長崎大学様納入 　　 ２０２０年３月　名古屋大学様納入 ＜特色＞この直流高圧電源ユニットは、出力０〜＋３０ｋＶ　１ｍＡのエレクトロスピニングに適したユニットです。 　　　　　　外部電圧制御機能、外部モニター機能、インターロック機能、ステータス出力機能を標準装備しております。 　　　　　　高圧出力部には、耐圧ＤＣ３５ｋＶの高圧コネクターを使用し、先端部はワニグチクリップとなっております。 ＜仕様＞ 　　　　　　１、　入力電圧ＡＣ１００Ｖ±１０％　　２Ａ以下　　　３Ｐインレット付き入力ケーブル２ｍ　１本付属 　　　　　　２、　出力電圧０〜＋３０ｋＶ　１ｍＡ　　入出力変動率±０．０１％以下　　リップル　０．０５％以下 　　　　　　３、　使用環境　　温度　０℃〜５０℃　湿度　２０％〜８０％（結露なきこと） 　　　　　　４、　出力モニター　フロントパネルデジタルパネルメーター　２台　電圧３０．０ｋＶ　電流１．０００ｍＡ表示　モニター精度５％＜ＦＳ　±１ｄｇｔ 　　　　　　５、　出力可変　ＣＶ（電圧）　ＣＣ（電流）　　フロントパネルアナログダイアル付きヘリカルポット　２個　 　　　　　　６、　ＩＮＴ／ＥＸＴスイッチ　ロック式ミニトグルスイッチ　１個　ＩＮＴ時ＣＶ操作　ＥＸＴ時外部信号操作 　　　　　　７、　高圧出力部　ＨＳＴ３５−Ｒ　１個　　ＨＳＴ３５−Ｐ２ｍ先端ワニグチクリップ 　　　　　　８、　保護回路　ショート及び過負荷電流に対して最大電流の約１０５％にて自動垂下、自動復帰方式 　　　　　　９、　外形寸法　Ｗ２５０×Ｈ１４５×Ｄ３１０ｍｍ程度 　　　　　１０、　外部インターフェース　　１６Ｐ端子台ＰＩＮ配置 　　　　　　　　　１Ｐ　　ＲＥＦ（＋１０ＶＤＣ） 　　　　　　　　　２Ｐ　　　０Ｖ 　　　　　　　　　３Ｐ　　ＥＸＴＣＶ（０〜＋１０ＶＤＣ）　外部電圧制御信号　　入力インピーダンス１００ｋΩ 　　　　　　　　　４Ｐ　　ＮＣ 　　　　　　　　　５Ｐ　　ＶＭ（０〜＋３ＶＤＣ）　　外部電圧モニター　　出力インピーダンス１ｋΩ 　　　　　　　　　６Ｐ　　ＣＭ（０〜＋１０ＶＤＣ）　外部電流モニター　　出力インピーダンス１ｋΩ 　　　　　　　　　７Ｐ　　　０Ｖ 　　　　　　　　　８Ｐ　　ＨＶＯＮ　ＣＯＭ　　　　　　 ＊８Ｐ、９Ｐ間出荷時ショートバー実装 　　　　　　　　　９Ｐ　　ＨＶＯＮ　ＮＯ　　　　　　　　＊８Ｐ９Ｐ短絡時高圧出力ＯＫ（無電圧接点入力　ＤＣ２４Ｖ　０．１Ａ以下）＊扉等インターロックにご使用下さい　 　　　　　　　　１０Ｐ　　ＨＶ　ＳＴＡＴＵＳ　ＣＯＭ 　　　　　　　　１１Ｐ　　ＨＶ　ＳＴＡＴＵＳ　　ＮＯ　　　　＊高圧ＯＮ時外部信号としてご使用下さい。赤色シグナルタワー等 　　　　　　　　１２Ｐ　　ＨＶ　ＳＴＡＴＵＳ　　ＮＣ　　　　＊１０Ｐ１１Ｐ１２Ｐ高圧ＯＮステータス信号　ＤＣ３０Ｖ　１Ａ程度） 　　　　　　　　１３Ｐ〜１６Ｐ　ＮＣ セレクションガイド 型式名Ｐ→正極　Ｎ→負極　（型式は正極例）　　 末尾１→ＣＶＣＣ制御方式 末尾２→ＣＶ制御のみ 末尾３→ＣＣ／ＯＬＴＳ制御切替方式 末尾４→その他オプション仕様 入力はＡＣ２００Ｖも製作できます。　 　　　　出力電圧 　　　　 　　　　出力電流　　　 　 　　出力部　高圧コネクター　  　　 ＥＳＧ１−１０Ｋ０１Ｐ１型 ０〜＋１０ｋＶ  　 　０．１ｍＡ  ＨＳＴ−１５ ＥＳＧ１．５−１５Ｋ０１Ｐ１型 ０〜＋１５ｋＶ  　 　０．１ｍＡ ＨＳＴ−１５ ＥＳＧ２−２０Ｋ０１Ｐ１型 ０〜＋２０ｋＶ  　　０．１ｍＡ ＨＳＴ−３５ ＥＳＧ２．５−２５Ｋ０１Ｐ１型 ０〜＋２５ｋＶ  　　０．１ｍＡ ＨＳＴ−３５  ＥＳＧ３−３０Ｋ０１Ｐ１型 ０〜＋３０ｋＶ  　　０．１ｍＡ ＨＳＴ−３５ ＥＳＧ４−４０Ｋ０１Ｐ１型 ０〜＋４０ｋＶ  　　０．１ｍＡ ＨＳＴ−５０ ＥＳＧ５−５０Ｋ０１Ｐ１型 ０〜＋５０ｋＶ  　　０．１ｍＡ ＨＳＴ−５０ ＥＳＧ１５−１５Ｋ１Ｐ１型 ０〜＋１５ｋＶ  　 　　 １ｍＡ ＨＳＴ−１５ ＥＳＧ２０−２０Ｋ１Ｐ１型 ０〜＋２０ｋＶ 　　　 　１ｍＡ ＨＳＴ−３５ ＥＳＧ２５−２５Ｋ１Ｐ１型 ０〜＋２５ｋＶ  　　　　１ｍＡ ＨＳＴ−３５ ＥＳＧ３０−３０Ｋ１Ｐ１型 ０〜＋３０ｋＶ  　　　　１ｍＡ ＨＳＴ−３５ ＊上記以外のご希望の電圧、電流値等承ります。 個人情報保護方針 取扱説明書 　　ＴＥＬ　０４２−７８６−５０６３ 　　ＦＡＸ　０４２−７８６−５０６５ 　　Ｅ−MAIL 　　　info@element-hv.com 　　エレメント有限会社 負荷からの選択ＴＯＰへ ホームページのＴＯＰへ
