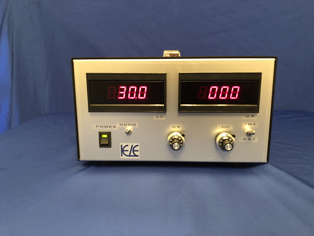

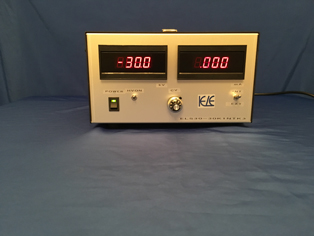

ELS高圧電源ユニット |
 |
コロナ放電試験、エレクトロスピニング、耐圧試験等に最適です。 |
小型ですが、アーク放電等に非常にタフな高圧電源ユニットです。
多くご選択頂いている電圧は30kV電流は1mAです。
製作された不織布にコロナ放電システムを用いて帯電処理をされるケースもございます。
インターロック機能、外部電圧制御機能、外部モニター機能、ステータス機能も搭載しておりますのでCPU制御も可能です。
|
 |
|
CV制御 |
CVCC制御 |
 |
 |
|
|
 |
仕様例 ELS30−30K1NTK3型 標準価格価¥600,000.−(税抜き) 2013年9月 化学関係企業様納入 2014年7月同企業様へ正極を納入
2016年7月 名古屋大学様負極納入 2017年5月名古屋大学様正極を納入
<特色>この直流高圧電源ユニットは、出力0〜+30kV 1mAのCV制御のコロナ放電試験等に適したユニットです。
外部電圧制御機能、外部モニター機能、インターロック機能、ステータス出力機能を標準装備しております。
高圧出力部には、耐圧DC35kVの高圧コネクターを使用し、先端部は未処理です。半田付又は圧着端子で負荷と接続願います。
<仕様>
1、 入力電圧AC100V±10% 2A以下 3Pインレット付き入力ケーブル2m 1本付属
2、 出力電圧0〜+30kV 1mA 入出力変動率±0.01%以下 リップル 0.05%以下
3、 使用環境 温度 0℃〜50℃ 湿度 20%〜80%(結露なきこと)
4、 出力モニター フロントパネルデジタルパネルメーター 2台 電圧30.0kV 電流100μA表示 モニター精度5%<FS ±1dgt
5、 出力電圧可変 CV フロントパネルアナログダイアル付きヘリカルポット 1個
6、 INT/EXTスイッチ ロック式ミニトグルスイッチ 1個 INT時CV操作 EXT時外部信号操作
7、 高圧出力部 HST35−R 1個 HST35−P2m先端未処理
8、 保護回路 ショート及び過負荷電流に対して最大電流の約105%にて自動垂下、自動復帰方式
9、 外形寸法 W250×H145×D310mm程度
10、 外部インターフェース 16P端子台PIN配置
1P REF(+10VDC)
2P 0V
3P EXTCV(0〜+10VDC) 外部電圧制御信号 入力インピーダンス100kΩ
4P NC
5P VM(0〜+3VDC) 外部電圧モニター 出力インピーダンス1kΩ
6P CM(0〜+10VDC) 外部電流モニター 出力インピーダンス1kΩ
7P 0V
8P HVON COM *8P、9P間出荷時ショートバー実装
9P HVON NO *8P9P短絡時高圧出力OK(無電圧接点入力 DC24V 0.1A以下)*扉等インターロックにご使用下さい
10P HV STATUS COM
11P HV STATUS NO *高圧ON時外部信号としてご使用下さい。赤色シグナルタワー等
12P HV STATUS NC *10P11P12P高圧ONステータス信号 DC30V 1A程度)
13P〜16P NC
