双極静電チャック用高圧電源ユニット |
|
吸着、剥離はもとより、極性切換機能を有しており、接着性の強化、
スムーズな剥離、ラミネート処理等に最適です。

最近多いご相談は、剥離です。
吸着時間を短くしたり、間欠にしたり、吸着電圧をなるべく低く設定したり等工夫が必要です。 |
 |
|

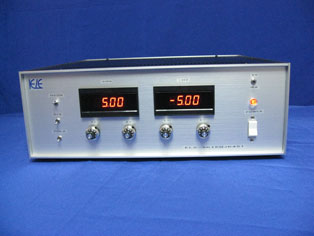

フロントパネル |

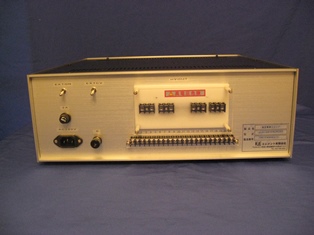

リアパネル |
 |
 |
|
|
 |
仕様例 ELS−5K1PNJK2S2型 2012年12月 2015年8月 真空装置製造会社様納入 定価¥7500,000.−(税抜き)
<特色>この直流高圧電源ユニットは、出力0〜+5kV 1mAと0〜−5kV 1mAの正負2出力を有した1CH双極静電チャック専用ユニットです。
ワークを吸着しディスチャージ及び極性切換動作により剥離致します。高圧出力部は正負2分配4出力です。
<仕様>
1、 入力電圧AC100V±10% 2A以下 3Pインレット付き入力ケーブル2m 1本付属
2、 正極出力電圧 0〜+5kV 1mA 負極出力 0〜−5kV 1mA 入出力変動率±0.01%以下 リップル 0.1%以下
3、 使用環境 温度 0℃〜50℃ 湿度 20%〜80%(結露なきこと)
4、 出力モニター フロントパネルデジタルパネルメーター 2台 5.00kV/1.000mA −5.00kV/1.000mA切替式 モニター精度5%<FS ±1dgt
5、 出力電圧可変 CV フロントパネルアナログダイアル付きヘリカルポット 4個
6、 HVONスイッチ ミニトグルスイッチ 1個 ON時吸着高電圧出力
7、 DISスイッチ ミニトグルスイッチ 1個 ON時内部1MΩ抵抗によるディスチャージ
8、 POLAスイッチ ミニツグルスイッチ 1個 ON時極性反転高電圧出力
9、 kV/mAスイッチ ミニトグルスイッチ 1個 正負モニター電圧/電流表示切換時使用
10、 EXTONスイッチ ロック式ミニトグルスイッチ 1個 ON時外部信号操作
11、 高圧出力部 樹脂絶縁方式 1P端子台 4個
12、 保護回路 ショート及び過負荷電流に対して最大電流の約105%にて自動垂下、自動復帰方式
13、 外形寸法 W430×H149×D430mm程度
14、 外部インターフェース 10P端子台PIN配置
1P HVON
2P 0V
3P DIS
4P 0V
5P POLA
6P 0V
7P〜10P NC
*EXTONスイッチON時有効 各奇数、偶数PIN短絡時有効
