双極1CHタイマー電源ユニット |
 |
双極1チャンネルタイマー制御高圧電源ユニットです。
DISCHARGE(放電) POLA(極性切換)用タイマー2台を搭載しております。
お客様の研究、開発、製造に適した配線方法、保護対策等あらゆる方面でお手伝い、ご提案させて頂いております。
お気軽にご相談ください。info@element-hv.com 個人情報保護方針
|
 |
|

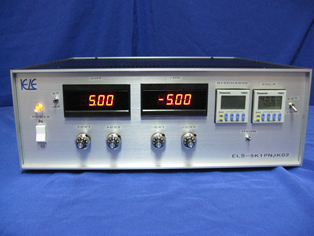

フロントパネル |

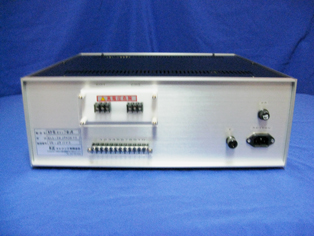

リアパネル |
 |
 |
|
|
 |
仕様例 ELS−5K1PNJK02型 2014年1月〜2019年2月 真空関連装置開発企業様4台納入 定価¥850,000.−(税抜き)
<特色>この直流高圧電源ユニットは、CH双極静電チャックタイマー制御ユニットです。
シーケンサー不要のシンプルな装置に適しております。
<仕様>
1、 入力電圧AC100V±10% 2A以下 3Pインレット付き入力ケーブル2m 1本付属
2、 出力電圧 正極 +5kV 1mA 負極−5kV 1mA
3、 使用環境 温度 0℃〜50℃ 湿度 20%〜80%(結露なきこと)
4、 出力モニター フロントパネルデジタルパネルメーター 4台 モニター精度5%<FS ±1dgt
5、 出力電圧可変 +CV1 +CV2 −CV1 −CV2 フロントパネルアナログダイアル付きヘリカルポット 4個
6、 モード切替スイッチ ミニトグルスイッチ 1個
7、 HV0Nスイッチ ミニトグルスイッチ 1個
8、 DISCHARGEタイマー 1個 ON時内部1MΩ抵抗によるディスチャージ
9、 POLAタイマー 1個 ON時極性反転高電圧出力
10、 高圧出力部 樹脂絶縁方式 1P端子台 2個
11、 保護回路 ショート及び過負荷電流に対して最大電流の約105%にて自動垂下、自動復帰方式
12、 外形寸法 W480×H149×D430mm程度
取扱説明書PDFはこちら
