集塵機開発電源ユニット |
 |
19インチラックサイズのオゾン発生装置や集塵機開発用高圧電源ユニットです。
集塵機の初期の実験は企業様の海辺の生ゴミ置き場で行いました。
ハエが放電、炭化、漏電、高圧電源ユニットが故障しました。
いろいろなトラブル処理から改良して参りました。
集塵機やオゾン発生装置の一番の問題点は電極の汚れです。
カーボンが付着することによりアーク放電が起きやすくなったりオゾン発生効率や集塵効果が半減したり致します。 |
|
 |
|

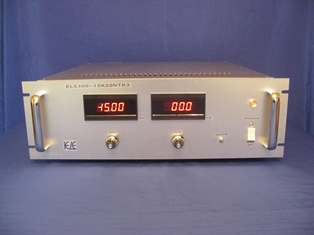

フロントパネル |

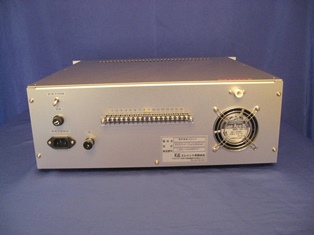

リアパネル |
 |
 |
|
|
 |
仕様例 ELS200−15K13NTK3型 2014年9月 環境機器製造会社様納入 定価¥90,00,000.−(税抜き)
<特色>この直流高圧電源ユニットは、出力0〜−15kV 13mAの集塵機試験用高圧電源ユニットです。
外部制御機能、モニタ機能、インターロック機能、ステータス機能を標準装備しております。
<仕様>
1、 入力電圧AC100V±10% 4A以下 3Pインレット付き入力ケーブル2m 1本付属
2、 負極出力電圧 0〜−15kV 1mA 入出力変動率±0.01%以下 リップル 0.1%以下
3、 使用環境 温度 0℃〜50℃ 湿度 20%〜80%(結露なきこと)
4、 出力モニター フロントパネルデジタルパネルメーター 2台 −15.00kV 13.00mA モニター精度5%<FS ±1dgt
5、 出力可変 CV(電圧) CC(電流) フロントパネルアナログダイアル付きヘリカルポット 2個
6、 HVONスイッチ ミニトグルスイッチ 1個 ON時高電圧出力
7、 EXTONスイッチ ロック式ミニトグルスイッチ 1個 ON時外部電圧制御
8、 高圧出力部 HST15−R 1個 出力ケーブル HST15P 1m 1本
9、 保護回路 ショート及び過負荷電流に対してCC設定電流の約105%にて自動垂下、自動復帰方式
10、 外形寸法 W430×H149×D430mm程度
14、 外部インターフェース 16P端子台PIN配置
1P REF(+10VDC)
2P 0V シグナルコモン
3P EXT CV(0〜+10VDC時0〜−15kV) 入力インピーダンス100kΩ
4P NC
5P VM(0〜−15kV時0〜−1.5VDC)
6P CM(0〜13mA時0〜+1.3VDC)
7P 0V モニターコモン
8P HVOK1
9P HVOK2 *8P9P短絡時高電圧出力OK インターロック端子 出荷時ショートバー実装
10P STATUS COM
11P STATUS NO
12P STATUS NC *10P11P12P ステータス信号 高圧出力時無電圧接点信号送出
12P〜16P NC
