集塵機モジュール |
 |
集塵機において汚れによる過電流状態は必然です。
セルの汚れをどう取り除くかです。
量産型の低コストタイプです。
集塵機の電源は複数使用するケースが多いのでなるべく、コストを抑えたいものです。
通常過電流時信号を送出するケースは多いようですが、今回は安全の為、高圧出力遮断しかつ過電流信号を送出します。
|
|
 |
|

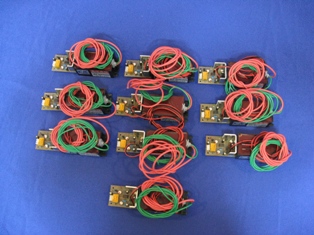

10台上面写真 |

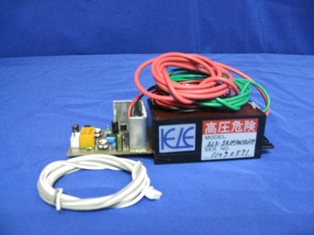

1台側面写真 |
 |
 |
|
|
 |
仕様例 集塵機用高圧電源モジュール EL5−5K1P/OLTS/24GM1型 2011年9月集塵機開発機器製造会社様納入
<特色>
この集塵機用高圧電源モジュールは、5WのEL5シリーズのOLTS機能を搭載した量産用ローコストタイプの高圧電源モジュールです。
1台の集塵機にN個並列使用します。いずれかの高圧電源モジュールが過電流状態(ゴミや汚れによる電流リーク)にて高電圧出力を遮断します。
遮断時リレーによる接点信号を送出しますのでアラームランプ等を点灯し警告信号としてご使用ください。
<仕様>
1、入力電圧 DC24V±5% 入力ケーブル 1m 赤色、 黒色各1本
2、出力電圧 +5kV 1mA 入力変動率0.1% 出力変動率0.1% リップル 規定無し
3、外形寸法 W45mm×H35mm×D150mm
4、OLTS機能 過電流時出力遮断フの字特性 アラーム用a接点信号送出(DC30V 1A程度) 入力電源再投入で復帰 信号出力ケーブル 1m 2本
5、出力部 高電圧部10kV高圧線 1m先端未処理 1本 アース線 緑色線1m先端未処理 1本
お気軽にご相談下さい。 info@element-hv.com
個人情報保護方針
TEL 042−786−5063
FAX 042−786−5065
E−mail info@element-hv.com
エレメント有限会社
この電源は10個のセルに1台の高圧電源モジュールを使用し、100個を10台で賄い、汚れた場合は
1台が停止し9台が動作い、稼働率90%となります。停止信号はLEDにて警告します。
|
