樹脂成形電源ユニット |
 |
タイマ3台搭載高圧電源ユニットです。
正負切換仕様の3つのタイマを搭載しております。
通常のマニュアル、CPU制御、タイマー制御は基より2台の正負電源によるマスタースレーブ制御が可能です。
小型ハンディBOXですので持ち運びにたいへん便利です。
CPUやシーケンサーに頼らない高圧電源ユニットです。アーク放電が多発する実験には不向きです。 |
|
 |
|

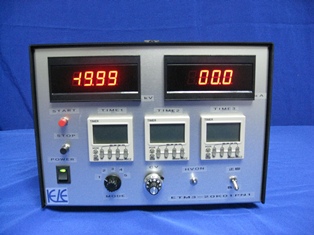

フロントパネル |

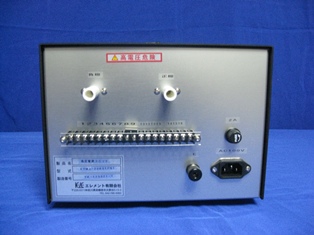

リアパネル |
 |
 |
|
|
 |
仕様例 ETM3−20K01PN1型 2013年 埼玉大学様納入 定価¥680,000.−(税抜き)
<特色>この直流高圧電源ユニットは、出力0〜+20kV 100μA、0〜−20kV 100μAの正負切替方式のエレクトロスピニング専用
の高圧電源ユニットです。階段制御用にタイマーを3台搭載しております。TIMER1はON/OFF繰り返し動作時間の設定。
TIMER2はトータル高電圧印加時間、TIMER3はもう1台のETM3タイプとのマスター、スレーブ動作時の遅れ時間を設定できます。
外部電圧制御機能、外部モニター機能、インタロック機能を有しております。
正負の選択はフロントパネル正負スイッチとリアパネル正負高圧コネクターの選択で行います。
5種類の動作モードを有しており、モードスイッチにて使用するモードを事前に選択願います。
<仕様>
1、 入力電圧AC100V±10% 2A以下 3Pインレット付き入力ケーブル2m 1本付属
2、 出力電圧0〜+20kV 0.1mA 0〜−20kV 0.1mA 入出力変動率±0.01%以下 リップル 0.05%以下
3、 使用環境 温度 0℃〜50℃ 湿度 20%〜80%(結露なきこと)
4、 出力モニター フロントパネルデジタルパネルメーター 2台 電圧±20.0kV 電流100μA表示 モニター精度5%<FS ±1dgt
5、 出力電圧可変 CV フロントパネルアナログダイアル付きヘリカルポット 1個
6、 INT/EXTスイッチ ロック式ミニトグルスイッチ 1個 INT時STARTスイッチ操作 EXT時外部STARTA信号操作
7、 高圧出力部 HST35−R 2個 HST35−P2m先端ワニグチクリップ 1本
8、 保護回路 ショート及び過負荷電流に対して最大電流の約105%にて自動垂下、自動復帰方式
9、 モード選択スイッチ 5接点ミニロータリースイッチ
モード1 フロントパネルCV操作による通常手動操作
モード2 リアパネル外部信号によるCPU操作
モード3 タイマー操作 STARTスイッチONにてワンショット動作(出荷時設定180SEC)STOPスイッチONにて強制終了。
モード4 マスター操作
モード5 スレーブ操作
10、 HVONスイッチ ミニトグルスイッチ 1個
11、 外形寸法 W250×H180×D380mm程度
12、 外部インターフェース 16P端子台PIN配置
1P REF(+10VDC)
2P 0V
3P EXT CV(0〜+10VDC)*入力インピーダンス100kΩ
4P NC
5P VM(0〜±2V) *出力インピーダンス1kΩ
6P CM(0〜+10VDC) *出力インピーダンス1kΩ
7P 0V
8P HVON1
9P HVON2 *8P9P短絡時高圧ON(無電圧接点入力
10P NC
11P MASTER NO
12P MASTER COM
13P SLABE NO
14P SLABE COM
15P 16P NC
