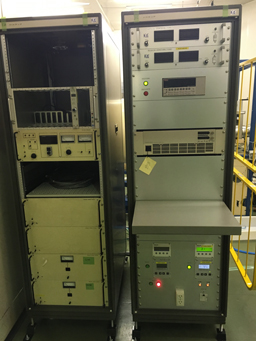

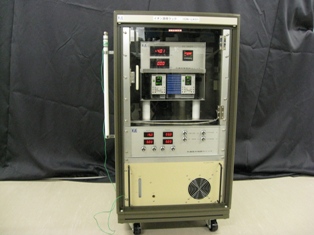

イオン源ラック 様々な装置を構築させて頂いて参りました。 堅牢なラックや特殊形状の装置等々互換性、コスト的には市販品ラックが一番有利です。 高電圧重畳システムを長年にわたり数多く供給させていただきました。 ご検討中の方、是非ご相談下さい イオン源用ラック　ＩＯＮ−ＬＫ０１ ペレトロン加速器制御　ＩＯＮ−ＬＫ０５ 仕様例　　イオン源ラック　　ＩＯＮ−ＬＫ０１型　　　２０１２年９月理化学研究所様納入　　　　ＩＯＮ−ＬＫ０５　２０１６年８月東京都市大学様納入 ＜特色＞このイオン源用ラックは、イオン源を重畳、加速する為に設計された専用ラックです。 　　　　　　重畳部電源を光通信ユニットにて操作、モニター、大地部電源を操作、モニター致します。 　　　　　　天板を外しイオン源本体と合体致します。イオン源は米国ＮＥＣ社製負イオン源ＳＮＩＣです。 　　　　　　ビームライン１２５０ｍｍ確保用に極限まで小型化致しました。 　　　　　　イオン源冷却用クーラントはラック最下段に実装しております。 　　　　　　−３０ｋＶ加速イオン源システム用に開発された大地部、重畳部一体型です。 　　　　　　 ＜仕様＞ＩＯＮ−ＬＫ０１型 　　　　１、入力電源　１φ１００Ｖ　２０Ａ　　ＭＡＩＮブレーカー、ランプ各１個　　３．５□入力ケーブル　１本 　　　　２、重畳用絶縁トランス　　１台　　耐圧ＤＣ３０ｋＶ連続　１φ１００：１００　２ｋＶＡ 　　　　３、ＢＩＡＳ電源　　　　　−３０ｋＶ　２．５ｍＡ　　ＣＶ、ＣＣ制御 　　　　４、ＦＯＣＵＳ電源　　　−３０ｋＶ　２．５ｍＡ　　ＣＶ、ＣＣ制御 　　　　５、ＣＡＴＨＯＤＥ電源　−１０ｋＶ　１０ｍＡ　ＣＶ、ＣＣ制御 　　　　６、ＩＯＮＩＺＥＲ電源　　　１６０Ｖ　２Ａ　　 ＣＣ制御 　　　　７、ＣＳ　ＯＶＥＮ電源　　２０Ｖ　３６Ａ　　ＣＣ制御 　　　　８、イオン源用クーラント（ＳＮＩＣＳ付属品） 　　　　９、大地部光通信ユニット 　　　１０、重畳部光通信ユニット 　　　１１、重畳部メンテナンス時除電用簡易アース棒　　１本 　　　１２、フロント上部透明アクリル開閉式ドア（インターロック機能） 　　　１３、リアドア（インターロック機能） 　　　１４、イオン源カバー（インタロック機能） 　　　１５、重畳用絶縁碍子　　４本 　　　１６、ｵｰﾌﾞﾝ用温度モニター　１台 お気軽にご相談下さい。　　info@element-hv.com　 個人情報保護方針 　　ＴＥＬ　０４２−７８６−５０６３ 　　ＦＡＸ　０４２−７８６−５０６５ 　　Ｅ−mail　　info@element-hv.com 　　エレメント有限会社 負荷からの選択ＴＯＰへ ホームページのＴＯＰへ 加速器は、たいへん難しい装置です。高電圧、高真空、高圧力、重畳、加速、減速、偏向電極、分析マグネット、冷却水、Ｘ線モニタ、 ビーム測定、インターロック、保護フェンス、アラーム表示、非常停止、メンテナンス、消耗品、等々多岐にわたります。 。 大まかに理解するのに１年、全体を把握するのに３年、２０年以上経った今でも理解しきれてはいません。 この加速器の経験が他の装置に生かされているのも事実です。 お世話になった大学教授、研究者、大学院生の方々には感謝しております。
