高圧トランス |
 |
入力電圧をN倍して出力する高電圧出力タイプと入力電圧を高電圧上に重畳する高耐圧タイプがございます。
いずれも商用周波数50Hz、60Hzが主流です。
高電圧出力タイフ゜は入力電圧をスライドトランス等で可変し出力電圧を制御する方式です。
100倍トランスは入力を100Vに設定すると出力は10000V等です。
高耐圧タイフ゜は、イオン源や電子線加速等でよく使用します。
重畳部に設置する各電源や制御機器の入力電源用に用います。
100V:100V 100V:200V 200V:100V 100V:24V等です。
最近は高耐圧タイフ゜出力複数というバージョンもございます。
高耐圧トランスカタログPDFはこちら
弊社は主に樹脂絶縁方式を採用しております。
放電が多い環境には大型でかなりの重量になりますが、油中絶縁方式をお勧めします。
|
|
 |
|
高耐圧単出力トランス |
高耐圧複数出力トランス |
 |
 |
|
 |

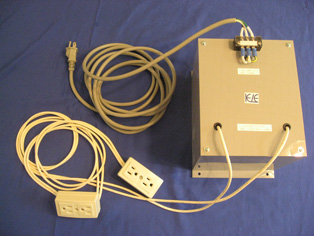

仕様例 高耐圧単出力トランス ELTR−30K2型 2016年3月信州大学様納入
<特色>
耐圧DC30kV連続の樹脂絶縁方式の絶縁トランスです。重畳部の電源や流量計等への供給用に2連ACコンセントを2個用意しております。
<仕様>
1、耐圧DC30kV 連続
2、入力 1φ100V 50/60Hz
3、出力 1φ100V
4、容量 300kVA
5、入力ケーブル 3P3m 1本
6、出力部 耐圧DC30kV白色シリコン高圧線2m先端2連ACコンセント 2個
7、外形寸法 W240×H130×D165mm程度
8、重量 約10kg

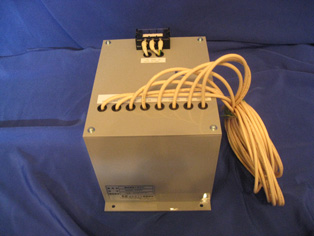

仕様例 高耐圧複数出力トランス ELTR−30K8型 2015年9月 電子機器開発会社様納入
<特色>
耐圧DC30kV連続の樹脂絶縁方式の絶縁トランスです。5系統の2次出力を有しております。
<仕様>
1、耐圧DC30kV 連続
2、入力 1φ100V 50/60Hz
3、出力1 30V 3A
4、出力2 23V 0.5A
5、出力3 23V 4A
6、出力4 23V 0.5A
7、出力5 10V 2A
8、容量 225VA
9、入力部 3P端子台 1個
10、出力線 耐圧DC30kV白色シリコン高圧線1m 先端未処理 8本
出力1〜5 5本
出力1、3、5用帰還線 1本
出力2帰還線 1本
出力4帰還線 1本
11、外形寸法 W250×H180×D180mm程度
12、重量 約13Kg
お気軽にご相談下さい。 info@element-hv.com
個人情報保護方針
TEL 042−786−5063
FAX 042−786−5065
E−mail info@element-hv.com
エレメント有限会社
|
|
初めて使用したのが100kV高耐圧絶縁トランスでした。200V:200Vでイオン源の重畳用でした。
配線もAC600V線にテフロンチューブ等の保護という安易な構成でリークし放題でした。
現在は高圧トランス用の絶縁碍子や配線材の入手もたいへんです。
|
