偏光デフレクタ用4チャンネル正負対称操作高圧電源ユニット |
 |
この高圧電源ユニットは、マイクロイオンビーム測定装置のデフレクター用に開発された正負各4出力の計8出力のユニットです。
各々1つの制御信号にて正負対称出力致します。静電デフレクター電源として最適です。 |
|
 |
|

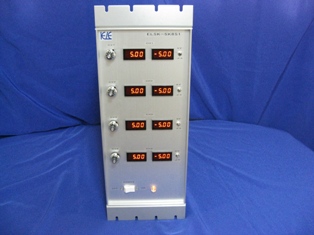

フロントパネル |

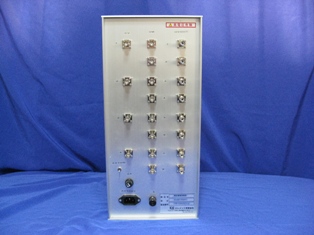

リアパネル |
 |
写真 |
|
 |
仕様例 偏向電極用高圧電源ユニット ELSK−5K8S11型 2009年8月分析会社様納入 定価¥990,000.−(税抜き)
<特色>この偏向電極用高圧電源ユニットは、出力0〜±5kV 200μAの正負デュアルトラッキング方式4系統のユニットです。
1個のCVに対して1対の高電圧が正負対象に動作致します。外部電圧制御及び外部電圧モニター機能も有しております。
<仕様>
1、 入力電圧AC100V±10% 2A以下 3Pインレット付き入力ケーブル2m 1本付属
2、 出力電圧正極 0〜+5kV 0.2mA 4系統 出力電圧負極 0〜−5kV 0.2mA 4系統 入出力変動率±0.01%以下 リップル 0.05%以下
3、 使用環境 温度 0℃〜50℃ 湿度 20%〜80%(結露なきこと)
4、 出力モニター フロントパネルデジタルパネルメーター 8台 5.00kV/200μA表示4台 −5.00kV/200μA表示4台 モニター精度5%<FS ±1dgt
5、 出力電圧可変 CV フロントパネルアナログダイアル付きヘリカルポット 4個
6、 EXTONスイッチ ロック式ミニトグルスイッチ 1個 INT時CV操作 EXT時外部信号操作
7、 高圧出力部 SHV5−R 8個 SHV5−P1:1 1m 8本 CH1+〜CH4+ CH1−〜CH4−
8、 外部信号入力 0〜+10VDC 4系統 BNC−R 4個 CV1〜4
9、 外部電圧モニター 0〜+5VDC 4系統 0〜−5VDC 4系統 BNC−R 8個 VM1+〜VM4+ VM1−〜VM4−
10、 保護回路 ショート及び過負荷電流に対して最大電流の約105%にて自動垂下、自動復帰方式
11、 外形寸法 W520×H199×D330mm程度(縦置き特殊仕様)
