エレクトロスプレー |
 |
既存の高電圧上に重畳して使用したいとのご要望で誕生しました。
1台で正極2出力の高圧電源ユニットです。
外部印加最大高電圧(±10kV)です。10kVに重畳できます。
過電流時には、各出力のCC設定電流値の約105%を越えた瞬間に各出力を遮断致します。
復帰はPOWERスイッチの再投入で行います。 |
|
 |
|

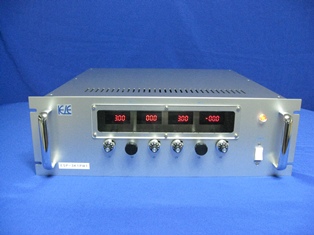

フロントパネル |

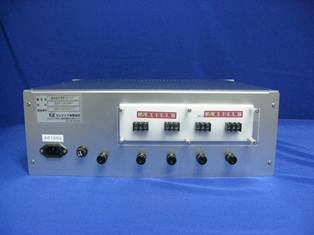

リアパネル |
 |
 |
|
|
 |
仕様例 ESP−3K01PW1型 2012年3月 正極タイプ産業技術総合研究所様納入
2014年10月 負極タイプ 産業技術総合研究所様納入 定価¥900,000.−(税抜き)
<特色>この直流高圧電源ユニットは、エレクトロスプレー専用の高圧電源ユニットです。外部高圧電源により最大±10kVまでの高電圧
を印加できます。お手元の既存の高圧電源ユニットを流用できます。
出力0〜+3kV 0.1mA 2出力です。 +10kV印加の場合は最大+13kVまで印加できます。
高圧入出力部には、絶縁方式1P端子台を4系統を用意しております。
<仕様>
1、 入力電圧AC100V±10% 2A以下 3Pインレット付き入力ケーブル2m 1本付属
2、 出力電圧1 0〜+3kV 1mA 出力電圧2 0〜+3kV 1mA 入出力変動率±0.01%以下 リップル 0.1%以下
3、 使用環境 温度 0℃〜50℃ 湿度 20%〜80%(結露なきこと)
4、 出力モニター フロントパネルデジタルパネルメーター 4台 3.00kV/1.000mA 3.00kV/1.000mA モニター精度5%<FS ±1dgt
5、 出力電圧可変 CV CC フロントパネルアナログダイアル付きヘリカルポット 4個
6、 HVONスイッチ ミニ押しボタンイッチ 2個 ON時高電圧出力
7、 高圧入出力部 最大入力電圧(±12kV最大)絶縁方式 1P端子台 4個
8、 高圧出力ケーブル 耐圧DC20kVシリコン単線 3m先端未処理3本
9、 保護回路 ショート及び過負荷電流に対してCC設定電流値の約105%にて高圧出力遮断、POWERスイッチ再投入にて復帰
10、 外形寸法 W480×H149×D430mm程度
お気軽にご相談下さい。 info@element-hv.com
個人情報保護方針
TEL 042−786−5063
FAX 042−786−5065
E−mail info@element-hv.com
エレメント有限会社
|
注意事項その他 |
高圧電源ユニットですので配線には十分ご配慮願います。
|
