仕様例 サプレッサー用高圧電源ユニット ESP−10K01PNS1型 2013年5月静岡理工科大学様納入
<特色>この直流高圧電源ユニットは、出力0〜+10kV 100μAと0〜−10kV 100μAの正負2電源を有したサプレッサー専用電源ユニットです。
超低リップル仕様の正極電源、負極電源、アースの3出力をモードスイッチにて選択致します。
高圧出力部には、耐圧DC10kVの高圧コネクター(LEMO及びSHV−10P)を使用しております。
<仕様>
1、 入力電圧AC100V±10% 2A以下 3Pインレット付き入力ケーブル2m 1本付属
2、 出力電圧1 0〜+10kV 100μA 出力電圧2 0〜−10kV 100μA 入出力変動率±0.01%以下 リップル 0.001%以下
3、 使用環境 温度 0℃〜50℃ 湿度 20%〜80%(結露なきこと)

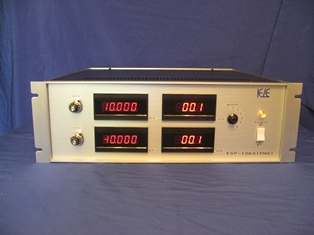

4、 出力モニター フロントパネルデジタルパネルメーター 4台 10.00kV/100μA −10.00kV/100μA切替式 モニター精度5%<FS ±1dgt
5、 出力電圧可変 CV フロントパネルアナログダイアル付きヘリカルポット 2個
6、 モードスイッチ ミニロータリースイッチ 1個
HVOUT1 HVOUT2 HVOUT3
モード1 正極 負極 アース
モード2 負極 正極 アース
モード3 アース 正極 負極
モード4 アース 負極 正極
モード5 正極 アース 負極
モード6 負極 アース 正極

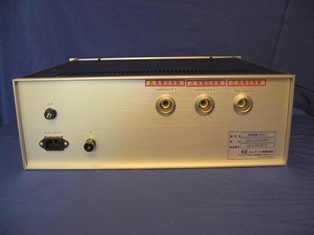

7、 高圧出力部 LEMO−R 3個 LEMO:SHV−10P8m 3本
8、 保護回路 ショート及び過負荷電流に対して最大電流の約105%にて自動垂下、自動復帰方式
9、 外形寸法 W480×H149×D430mm程度
お気軽にご相談下さい。 info@element-hv.com
