超低リップル重畳高圧電源ユニット |
 |
イオン加速や電子線加速、MCPにおいて重畳高圧電源ユニットは欠かせません。
非常にシンプルで安全な重畳システムです。
一筐体の中に超低リップル仕様の10kV 1mA電源と重畳部に超低リップル仕様
の7kV 1mA電源を搭載した高圧電源ユニットです。
重畳部操作はフロントパネル上部の透明アクリル窓両サイドのCV CCヘリカルポットにて行います。
デジタルパネルメーターにて電圧値、電流値を読み取ります。
重畳にお悩みの方、ご相談下さい。 |
|
 |
|
超低リップル重畳ユニット |

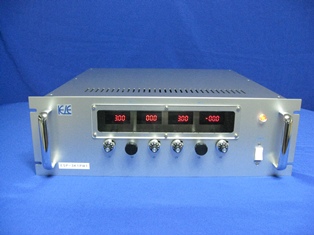

エレクトロスプレー重畳ユニット |
 |
 |
|
|
 |

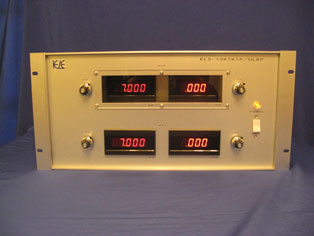

仕様例 超低リップル重畳高圧電源ユニット ELS−10K7K1PX/ULRP型 2014年1月 日本原子力研究機構様納入
<特色>この重畳高圧電源ユニットは、出力0〜+10kV 1m上に0〜+7kV 1mAを重畳した電源ユニットです。
超低リップル仕様の正極電源2台を搭載しております。
高圧出力部には、HST型高圧コネクター使用しております。
<仕様>
1、 入力電圧AC100V±10% 2A以下 3Pインレット付き入力ケーブル2m 1本付属
2、 出力電圧1 0〜+10kV 1mA 出力電圧2 0〜l7kV 1mA 入出力変動率±0.01%以下 リップル 0.001%以下
3、 使用環境 温度 0℃〜50℃ 湿度 20%〜80%(結露なきこと)
4、 出力モニター フロントパネルデジタルパネルメーター 4台 10.000kV/1.000mA 7.000kV/1.000mA モニター精度5%<FS ±1dgt
5、 出力可変 電圧 CV1 CV2 電流 CC1 CC2 フロントパネルアナログダイアル付きヘリカルポット 4個
6、 高圧出力部 HST60−R 3個 HST60P:SHV−20P RG8/U線 3m 3本
7、 保護回路 ショート及び過負荷電流に対して最大電流の約105%にて自動垂下、自動復帰方式
8、 外形寸法 W480×H221.5×D430mm(EIA5Uサイズ)
お気軽にご相談下さい。 info@element-hv.com
