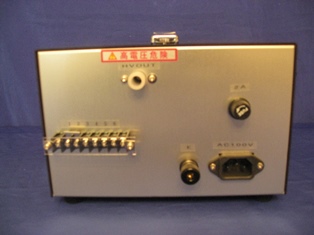

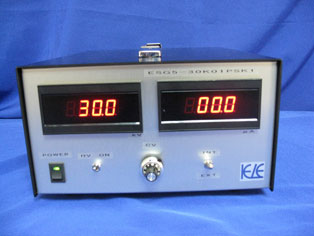

![]() ![]() 1入力電圧 AC100V 50/60Hz 2A以下 3P2mケーブル 1本付属 ( )内は説明です。 (一般的な仕様でラボやオフィスの3Pアース付き100Vのコンセントに挿してご使用ください。最大電流は、0.5A以下ですが、 突入等を考慮しヒューズは2Aを使用しております。3P2mはアース付き2mのプラグ付きの線が1本付属されます。 まれに装置や建物の都合上AC200V入力を希望される方がございます。) 2、出力電圧 0〜+30kV 0.1mA (CVのボリュームを右回転最大時+30kVを出力します。 その時電流は最大0.1mAまで流せます。 *CC付きの場合は出力電流の制限ができます。) 3、変動率 入力変動率 ±0.01%以下 (入力AC100V±10%の90V〜110Vまでの変動に対する出力電圧の変動です。30.0kVの場合±3V以下です。あまり問題になりません。) 出力変動率 ±0.01%以下 (出力が負荷変動の影響で0〜0.1mAの間での出力電圧の変動です。0〜1mAの場合±0.1V以下です。あまり問題になりません。) リップル 0.05%以下 (最大出力電圧の0.05%以下です。30.00kVの場合15Vです。通常はあまり問題になりません。MCP等特殊な負荷の場合に更なる低リップル が要求されます。弊社のMCP用高圧電源ユニット等が超低リップル仕様です。リップルは無い方が良いのですが、スイッチング方式の場合 内部発振周波数に応じたリップル(電圧の上下の波)が発生します。高圧電源内出力部にコンデンサや抵抗のフィルター等で調整します。) 4、使用温度範囲 0℃〜50℃ (通常は室温で使用いただいており問題ございませんが、恒温室や特別の環境の場合の定義です。) 5、湿度範囲 20%〜80%(結露なき事) (通常は室内湿度で使用いただいて問題ございませんが、結露して水が滴るような環境はNGです。) 6、出力モニター フロントパネルデジタルパネルメーター 2台 (縦48×横96mmサイズのデジタル表示式のパネルメーターを使用しております。) 出力電圧 30.0kV <0.00kV→15.0kV→30.0kVとリニアに制御できます。> (CVボリュームの右回転に対して0.5%程度のリニアリティーで表示致します。モニター精度は5%FS ±1dgtです。 電圧の場合は10kVに対し±100V以下と最下位桁1ビット分の誤差範囲です。実際にはそれほどの誤差はございません。) 出力電流 0.100mA (0.000mA→0.050mA→0.100mA)負荷に流れる電流値を表示します。 (モニター精度は5%FS ±1dgtです。電流の場合は0.1mAに対し±5μAと最下位桁1ビット分の誤差範囲です。実際にはそれほどの誤差はございません。) 7、出力可変 電圧 CV (10回転精密可変抵抗器を使用しております。右回転一杯で最大電圧値30kVに到達します) (*CC 電流制御オプションの場合右回り一杯で最大電流1mAを流せます) 8、INT/EXTスイッチ (INT設定時はフロントパネルCV操作、EXT設定時は、リアパネル端子台、外部電圧信号0〜+10VDC操作、パソコンやシーケンサー等 を用いて外部信号制御や外部モニタリングができます) 9、リアパネルPINアサイメント 1P REF<+10VDC> (基準電圧です。外部信号を可変抵抗で構成する場合の基準電圧です。) 2P 0V (シグナルコモンです。外部信号の0Vになります。) 3P EXT CV<0〜+10VDC> (外部からのCV可変信号です。入力インピーダンスが100kΩですので0.1mA以上の電流が必要です。1mA以上) 4P *EXTCC<0〜+10VDC) ( 〃 ) 5P VM<0〜+10VDC>時0〜+30kV出力 (出力インピーダンスが約1kΩありますので読み取り測定器のインピーダンスで弱冠電圧降下します) 6P CM<0〜+10VDC>時0〜0.1mA (出力インピーダンスが約1KΩありますので読み取り測定器のインピーダンスで弱冠電圧降下します) 7P 0V (モニターコモンです。VM CMのコモンです。シグナルコモンと共通です。) 8P HVON1 (8P9P短絡時高電圧が出力可能状態になります。インターロック等にご使用ください。出荷時はショートバーを実装しております、 9P HV0N2 無電圧接点入力信号をご用意ください。DC24V 0.5A程度を駆動致します。) 10P STATUS COM (HVONスイッチに同期して接点信号を送出します。ステータス信号としてご使用ください。 11P STATUS NO ON時 10P11P短絡 OFF時10P12P短絡 接点容量はDC30V1A程度です。) 12P STATUS NC 10、高圧出力部 HST35型レセプタクル 1個 (リアパネル中心上部の白いコネクターです。耐圧はDC35kVです) HST35型プラグ2m高圧線先端未ワニグチクリップ1本 (コネクター側の耐圧はDC35kVですが、ワニグチクリップの耐圧はDC500Vです。通電中は触れたり、近づいたりしないで下さい。) アース線黄緑線2m両端M6圧着端子1本付属 (負荷からリアパネルE端子に必ず接続してください。高圧電流の戻り線です。) 11、保護回路 ショート及び過負荷電流に対して最大出力電流値の約105%にて自動垂下、自動復帰致します。 (常に出力電流値を監視しており、出力電流値が約0.105mAを越えた時に出力電圧を0Vへ降下させます。出力電流値が 0.105mA以下に戻りますと出力電圧値は設定していた出力電圧値に復帰致します。) (*CC 電流制御オプションの場合はCC設定電流値で上記の動作を行います。) 12、外形寸法 W250×H145×310mm 重量約5kg (小型軽量のハンディタイプですので持ち運びが便利です。) なにかご質問、ご要望がございましたら、ご連絡ください。 TEL 042−786−5063 FAX 042−786−5065 E−mail info@element-hv.com エレメント有限会社
|
